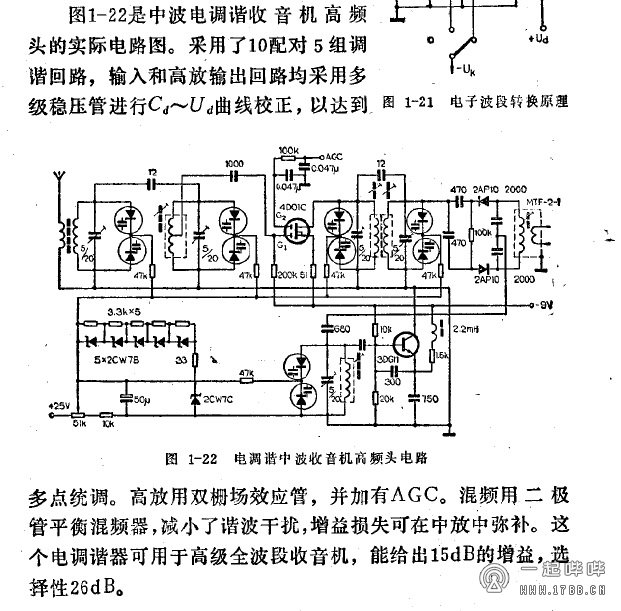

请教下这种统调的原理，还是没弄懂。那个几个稳压管起啥作用？第一图似乎没啥问题，但是这样的曲线是如何实现的？高放和本振的调谐电压都出自一点，电压是一样的，怎么会有两个U-f不同的的曲线？第二图那几个本振和高放的变容二极管的调谐电压好像是完全不一样，也许图画错了？这样咋能实现统调？
