这个机器是前不久在闲鱼上买的，当时看了买家拍的机器的图片，这个机器的收音部分是四波段全分立元件的，并且带FM波段，这种FM全分立元件的机器，国内的很少，而且很对我的胃口，就喜欢全分立元件的FM机，录音机部分也是金属机芯，关键是价格很便宜，就拍下了。
机器到手，发现音量电位器的固定螺丝，已经被上家拆了，掉在机器里，但电位器上线没动，通电，录音部分电机转，手头暂时没磁带试，调到收音，喇叭里除了轻微电流声，调台没反应，检查音量电位器，坏的，换一个上去，收音部分短波1，短波2，可以收到台，灵敏度尚可，FM不行，只有轻微的电流声，收不到台。

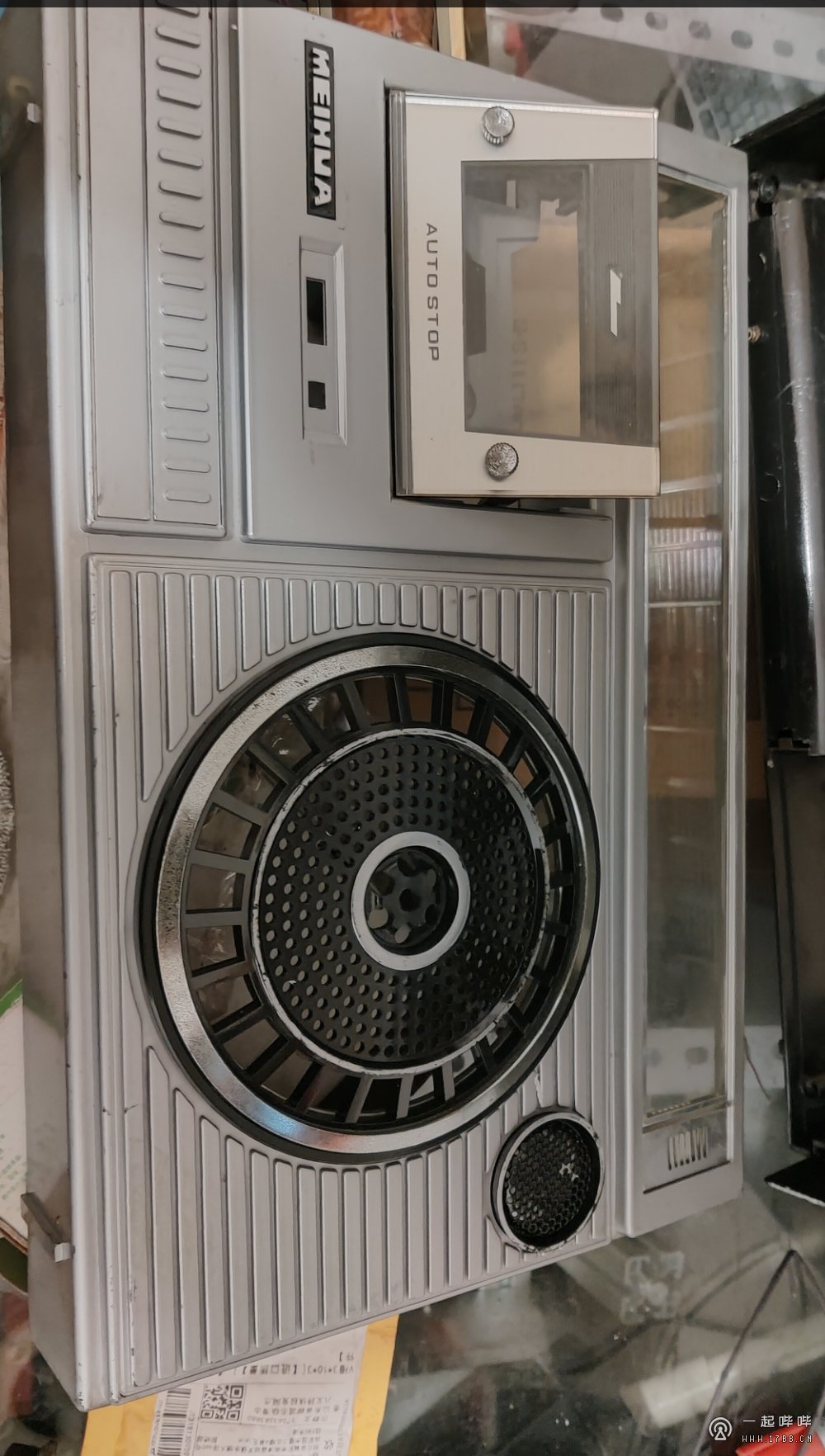

开始打理，拆出机芯电路板，喇叭，变压器等，前壳后壳水洗大法，水龙头+刷子+洗洁精，在水流的冲刷下，冲出一堆几十年积聚的黑灰，洗净晒干，喷上透明亮光漆，看着舒服多了。

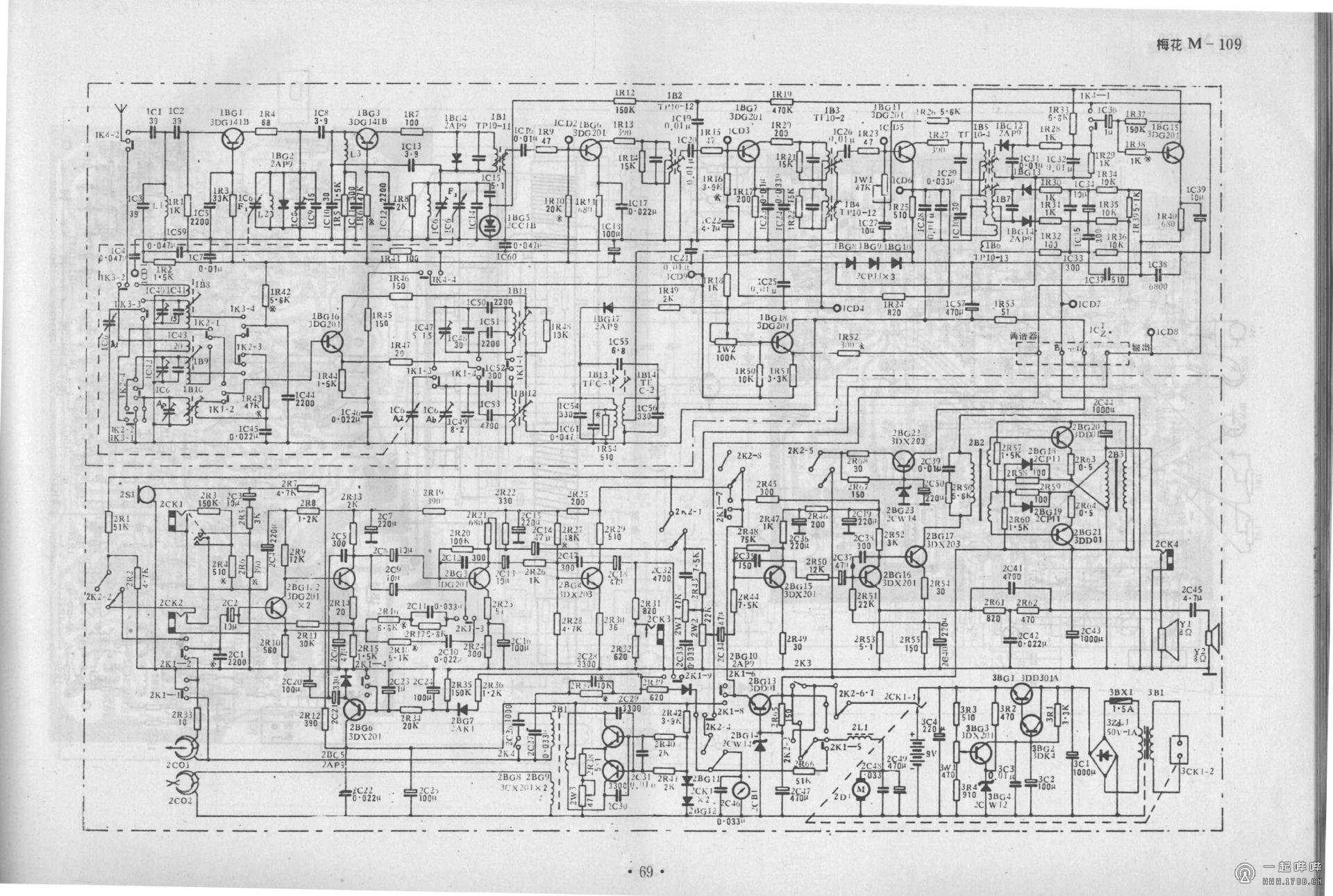

在本坛的《国内流行中外盒式收录机电路大全4》中找到了梅花M109的电路图，仔细对照一下，梅花M109A与梅花M109，收音部分是一样的，区别在于M109A功放是HA1395的集成电路，M109是分立元件的，M109A省掉了12v稳压电路。（国内电器偷工减料开始了），我把这机PDF的电路图转换成了JPG格式，并调整了对比度，清晰度尚可，传上来供大家参考。

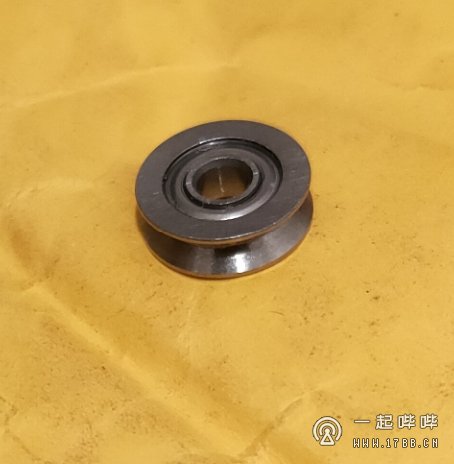

检查收音调谐机构，发现断了一个调谐拉线滑轮，还有一个转动滞涩，干脆网上发了几个3×10×3的V型不锈钢滑轮回来。

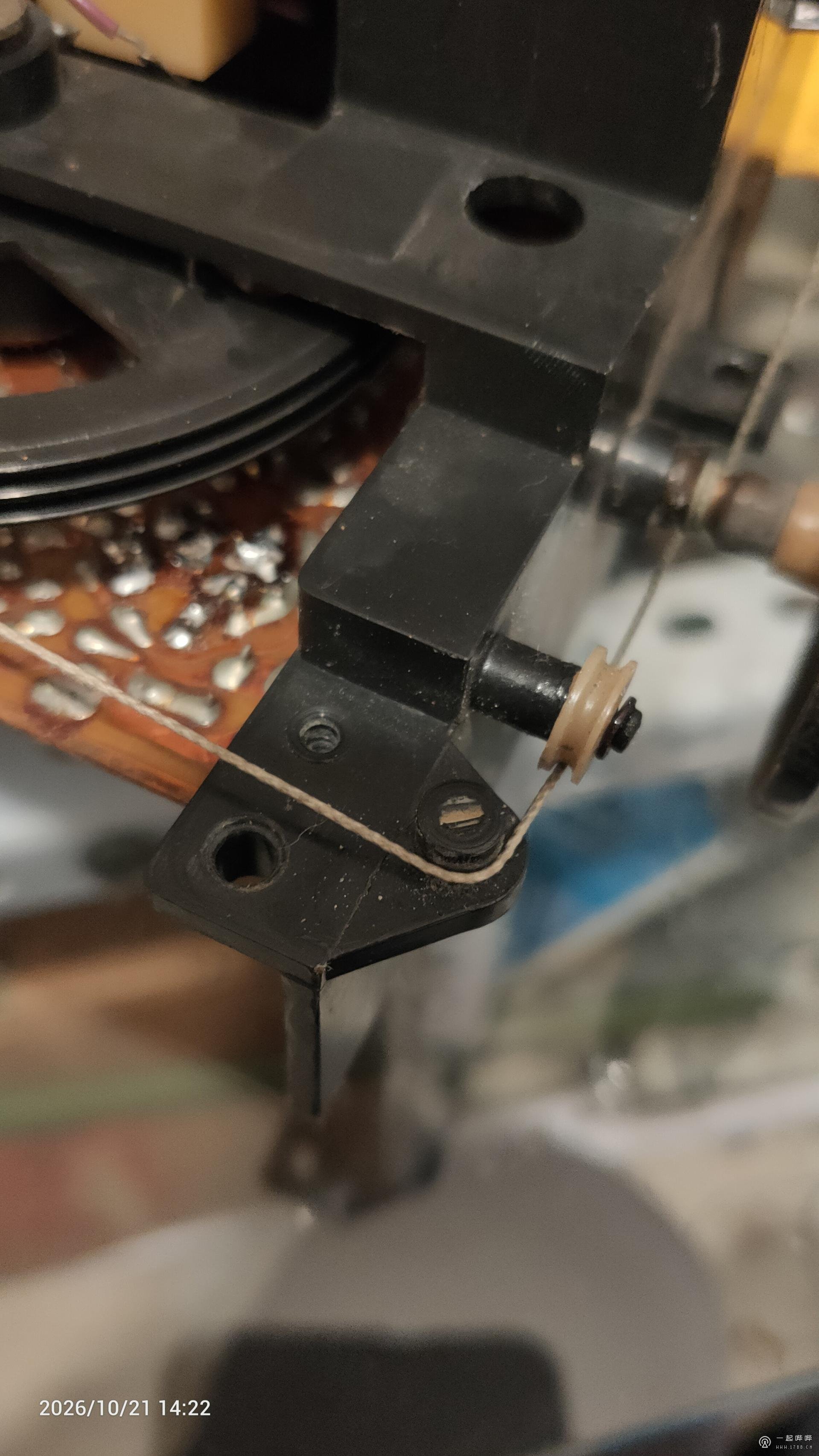

断裂的位置用12V手电钻上M2麻花钻头，打孔，上螺丝固定滑轮。

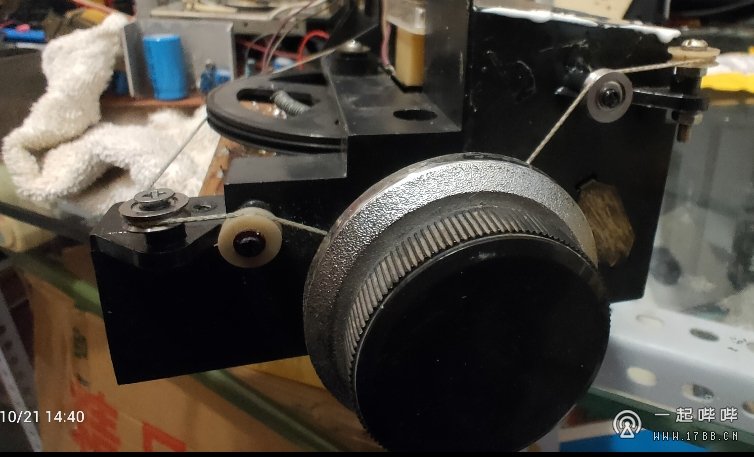

调谐机构搞好，试一下，转动顺畅无滞涩。
开始搞FM收音部分，由于手头的扫频仪，数字式的，不能直接显示FM的鉴频曲线，就用了一个最原始的办法，信号发生器+万用表来搞，信号发生器从最后面的鉴频级开始，逐步向前，注入中频10.7MHz的等幅信号，同时用万用表监测鉴频电容1C24上的电压，从最后一级，反过来向前，分别注入信号，调1B6，1B4，1B2向前一直到1B1使1C24上的电压最高，当然要适时调整信号发生器的输出幅度，调1B7使鉴频输出端的直流电压，为1C24上电压的一半，即为最佳。

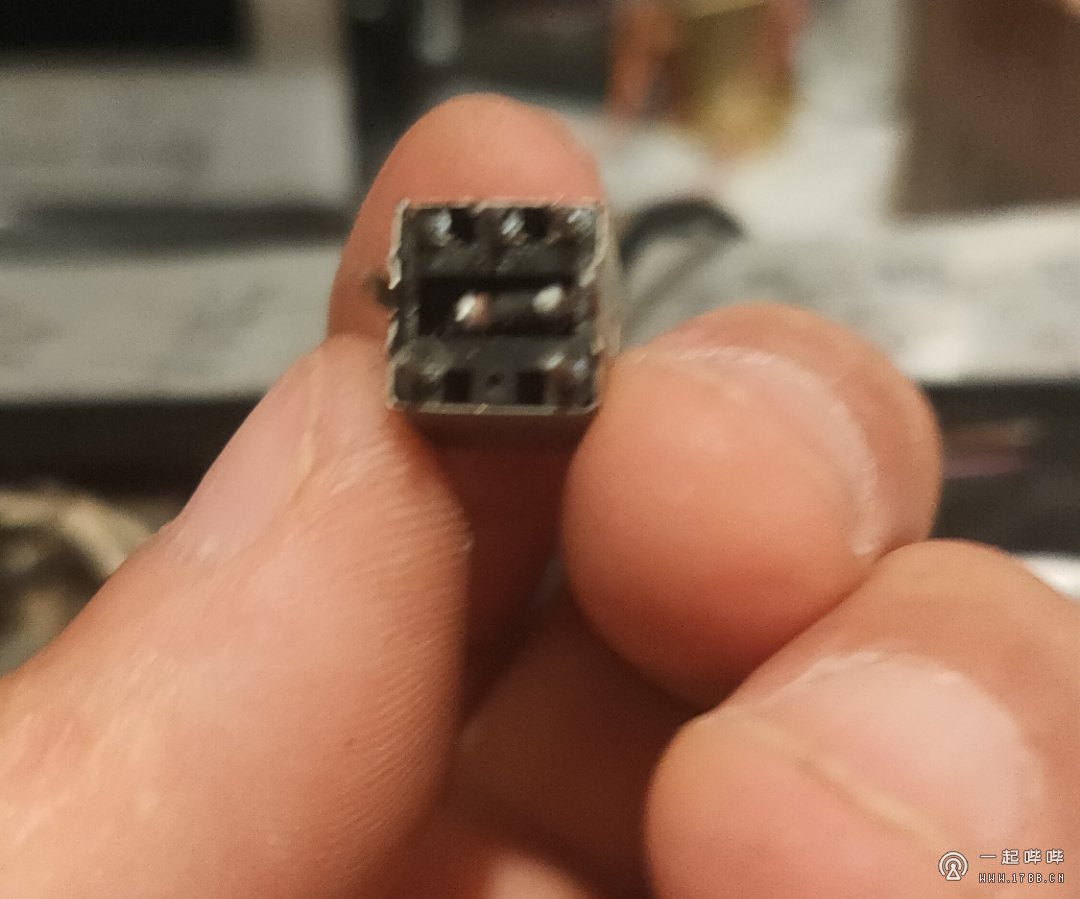

实际检查发现鉴频的两个中周尚在状态，有正常的谐振点，再后前注入信号，发现从倒数第二级注入中频信号，比直接从鉴频级注入，信号还低，调1B4，没有正常的谐振点，磁性旋到底，依然没到谐振点。拆下1B4（型号TP10-12）中周一看，呵，又是臭名昭著的内附镀银磁管电容，已经发黑变质。

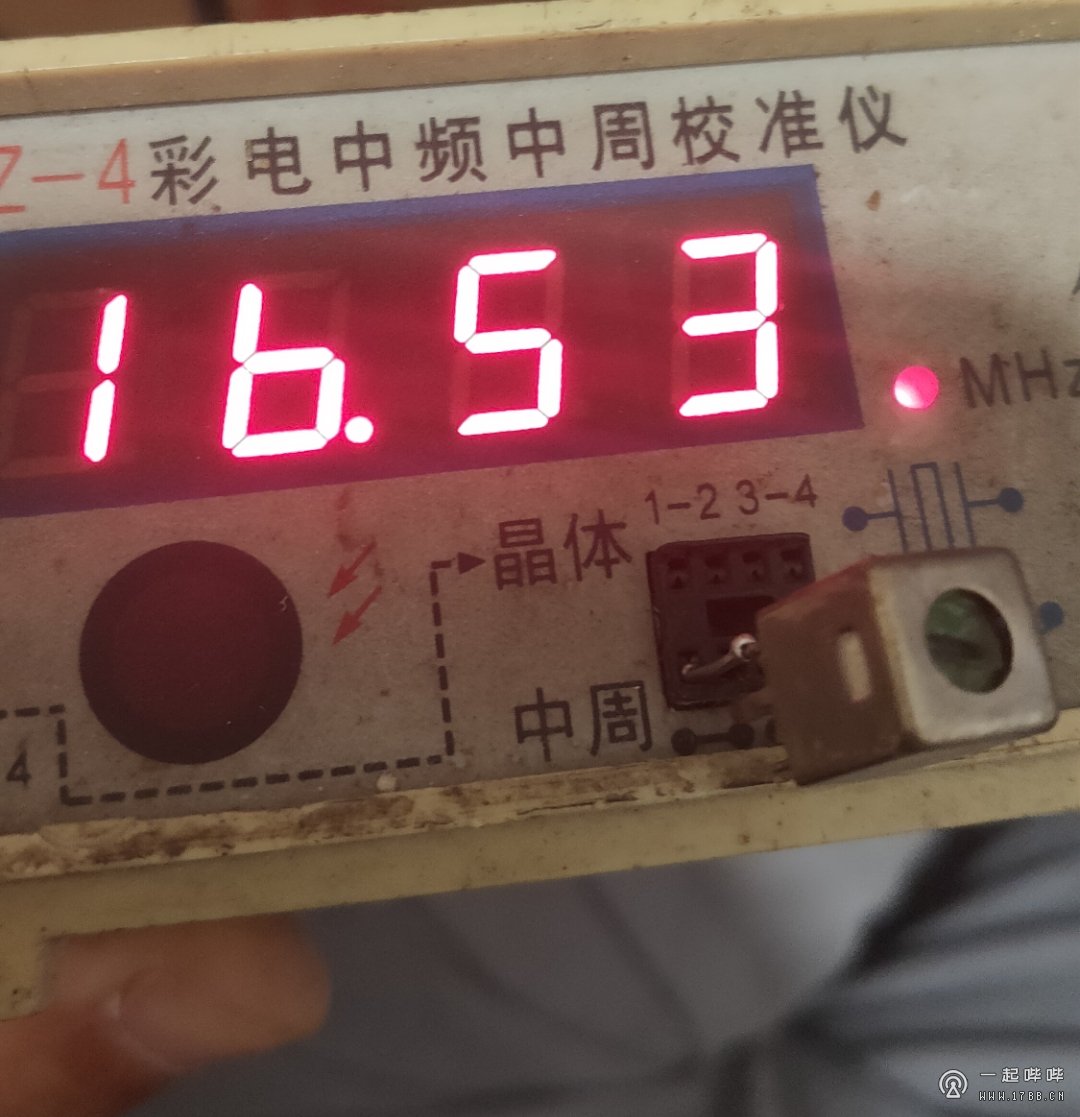

磁性旋到底，谐振频率依然在16Mhz以上。

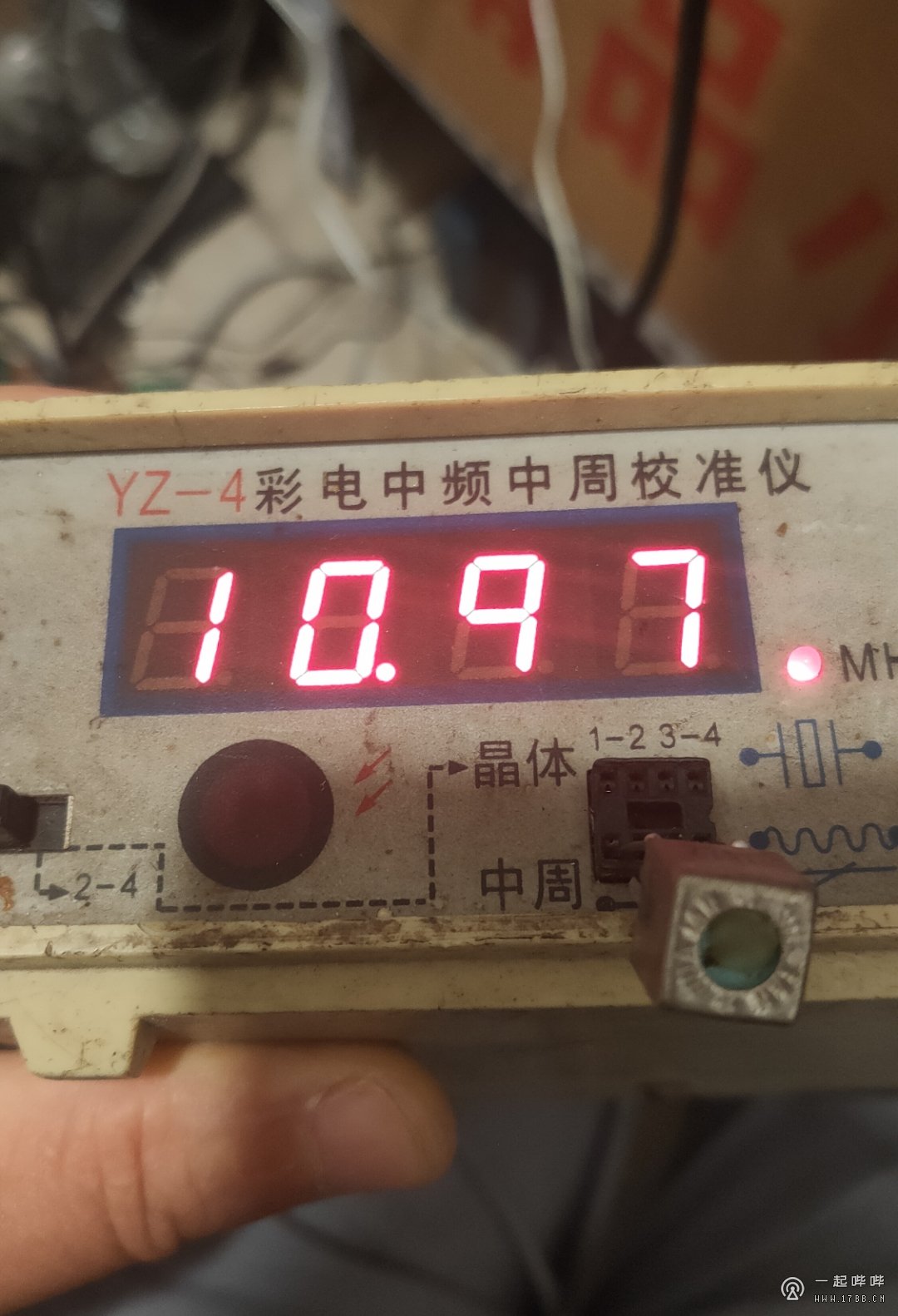

捣碎内附磁管电容，把磁芯旋到正中间位置，用NP0的33P，47P，51P，68P，82P，100P独石电容，依次并上去测试，发现用51P的电容，谐振频率在11mhz附近，51P就是原来内附磁管电容的容量值。
装回中周，51P独石电容直接焊在印板铜箔面，稍作调整，即到最佳谐振点。再向前注入信号，发现1B2也不行了，型号与1B4都是一样的，都是TP10-12，如法炮制，捣碎内附，外并51P，再调到最佳谐振点。

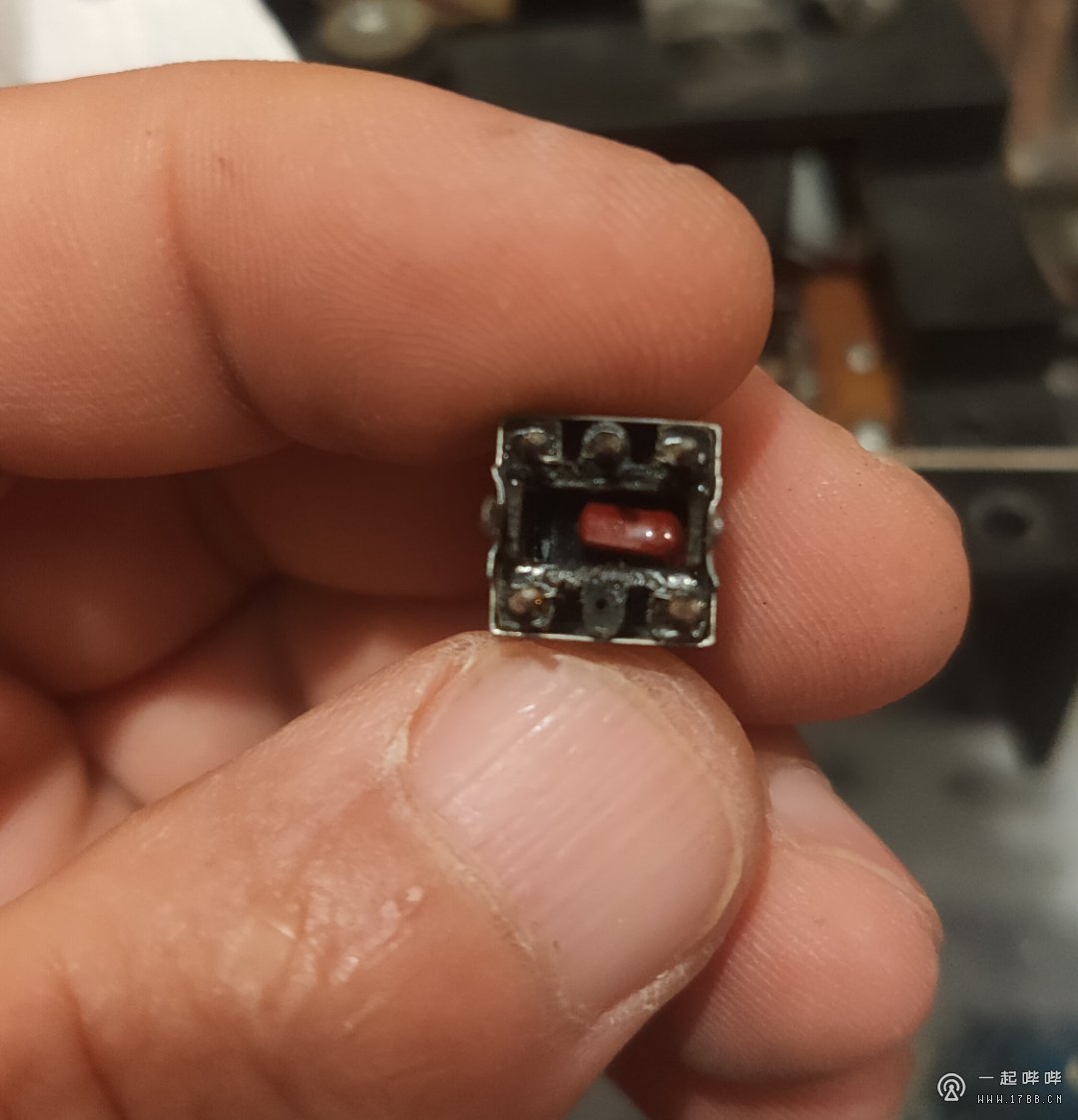

索性把FM部分中周，都拆下来搞一遍，结果才发现鉴频中周1B7和混频中周1B1，原厂内附的是独石电容，而不是像中间的两个内附瓷管电容，所以没变质，状态正常的。
中周搞完，再试FM收音，OK，正常了，声音也不错，听着挺舒服的。
接前搞中短波，之前试机，短波1，短波2都基本上正常，扫一下中频，曲线也正常，调幅前两个中周是一对外附330PF的云母电容，没问题，后两级也和FM一样是内附镀银瓷管电容，虽已发黑，但谐振点尚在状态，手头也没有合适的独石或云母电容代替，就灌上高频蜡，防潮防继续氧化，就行了。短波1，短波2稍作统调，完事。
中波我这信号不行，各种收音机在我这，中波都不行， 用信号发生器试一下，中波中低端尚可，高端不行，似是高停振，有时候了再研究吧。
后续再搞录音部分，到时再更新。
