DIY一个电子管发报机有源手键

玩CW 的，特别是玩电子管 CW 的朋友都晓得 ，发射功率大的机器，发射电流比较大，手键触点很容易“烧”出积碳，严重影响发射的操作，出错乱码。
周知，继电器的杠杆原理是通过电磁力驱动衔铁，利用杠杆机构放大机械位移，实现小电流控制大电流的开关功能。
这里介绍的“有源手键”，就是利用了继电器的这一特性，可以很好的解决这个问题，保护、延长手键触点寿命。

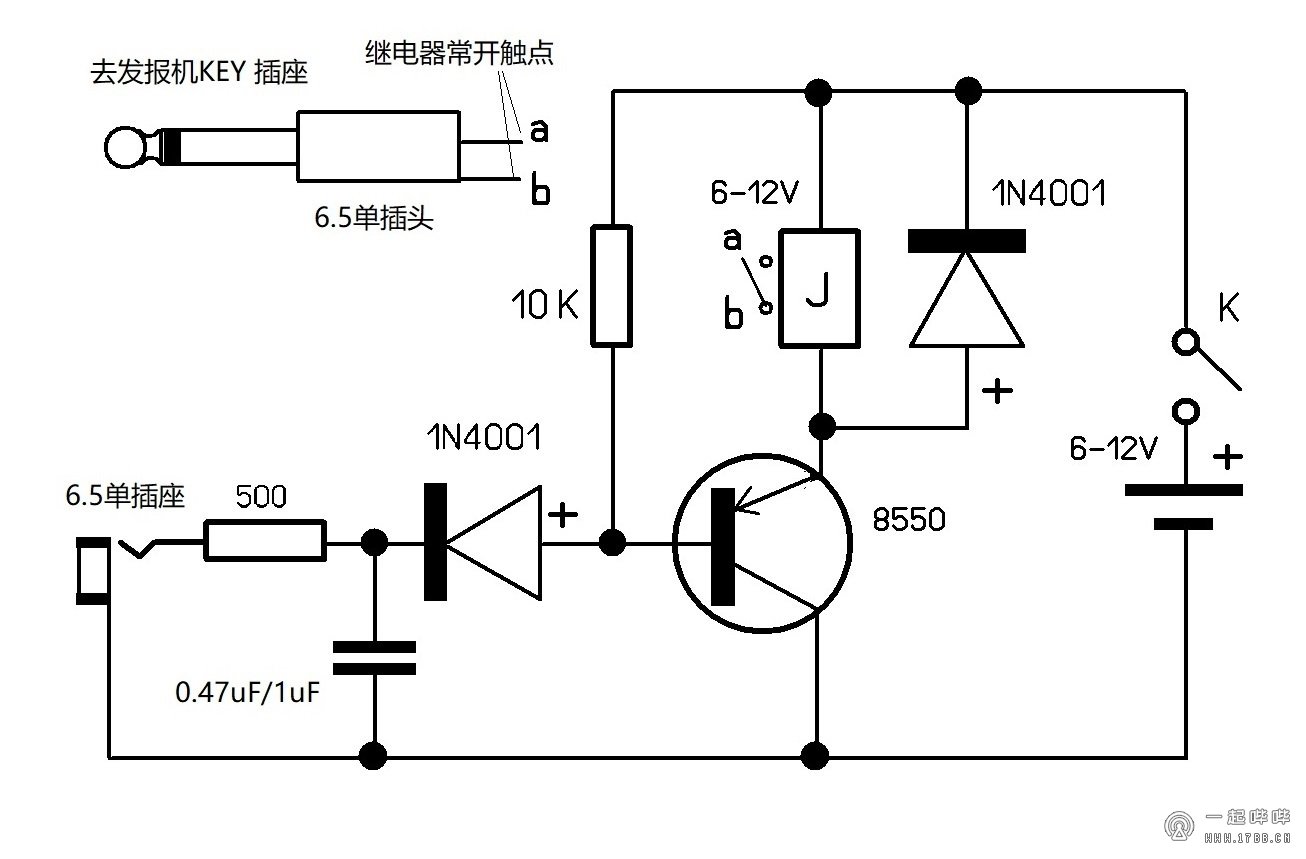

     如图（方案一）

这是一个简单的单管继电器开关电路。
1、电源开关K闭合，接通电源。三极管8550 处于截至状态，继电器无电源，不动作，常开触点a,b 是断开的；
2、将你的发报机电键插入6.5 单插座 ，再将本装置的6.5单插头插入发报机 KEY电键插座；
3、开启发报机； 发报时，发报机手键闭合，6.5单插座短路，三极管8550导通，继电器J 常开触点a,b 闭合，6.5单插头短路，相当于发报机的KEY 闭合，实现发射。
      图中 的元件，除了继电器 触点要求载流量1A以上，其余无特殊要求。

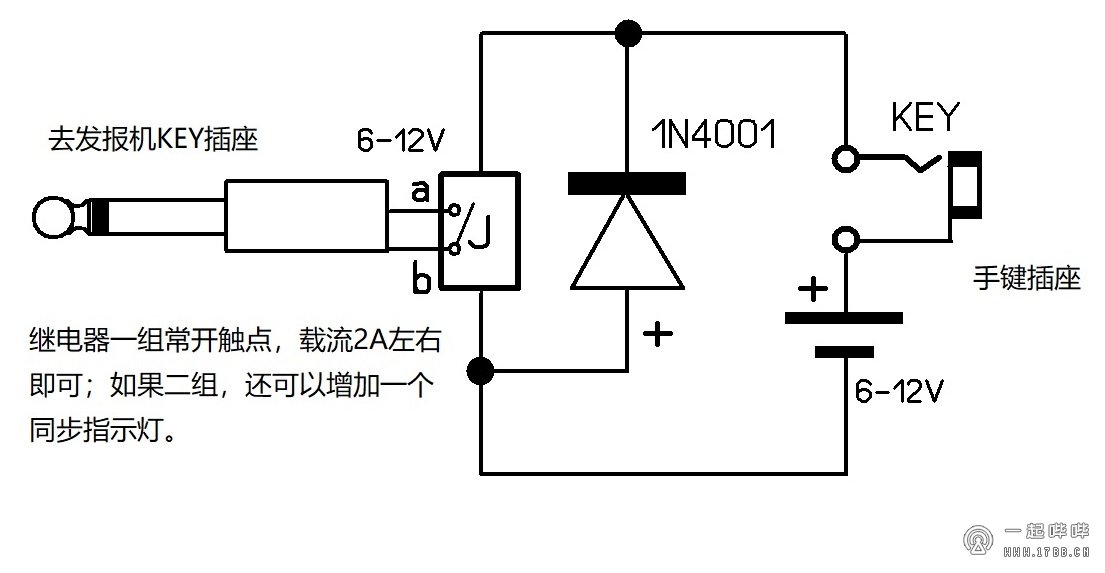

 如图（方案二）

这个电路更简洁，但要求继电器，除了载流量外，继电器本身的功率也比前面方案一的要大些。
一般电子管发报机 的 发射电流都有上百个毫安，大功率的机器更高，电键触点的电压也有数十伏，频繁的开合，会产生电弧，很伤触点。用了这里介绍的有源手键电路，电键触点的电流仅仅十几个毫安，电压也几个伏特，几乎不伤害触点。大大延长了手键触点寿命。一般继电器的开合速率远比人工手键的速率高得多，不必担心出现漏码，错码。  有兴趣的HAM 朋友 不妨试试。

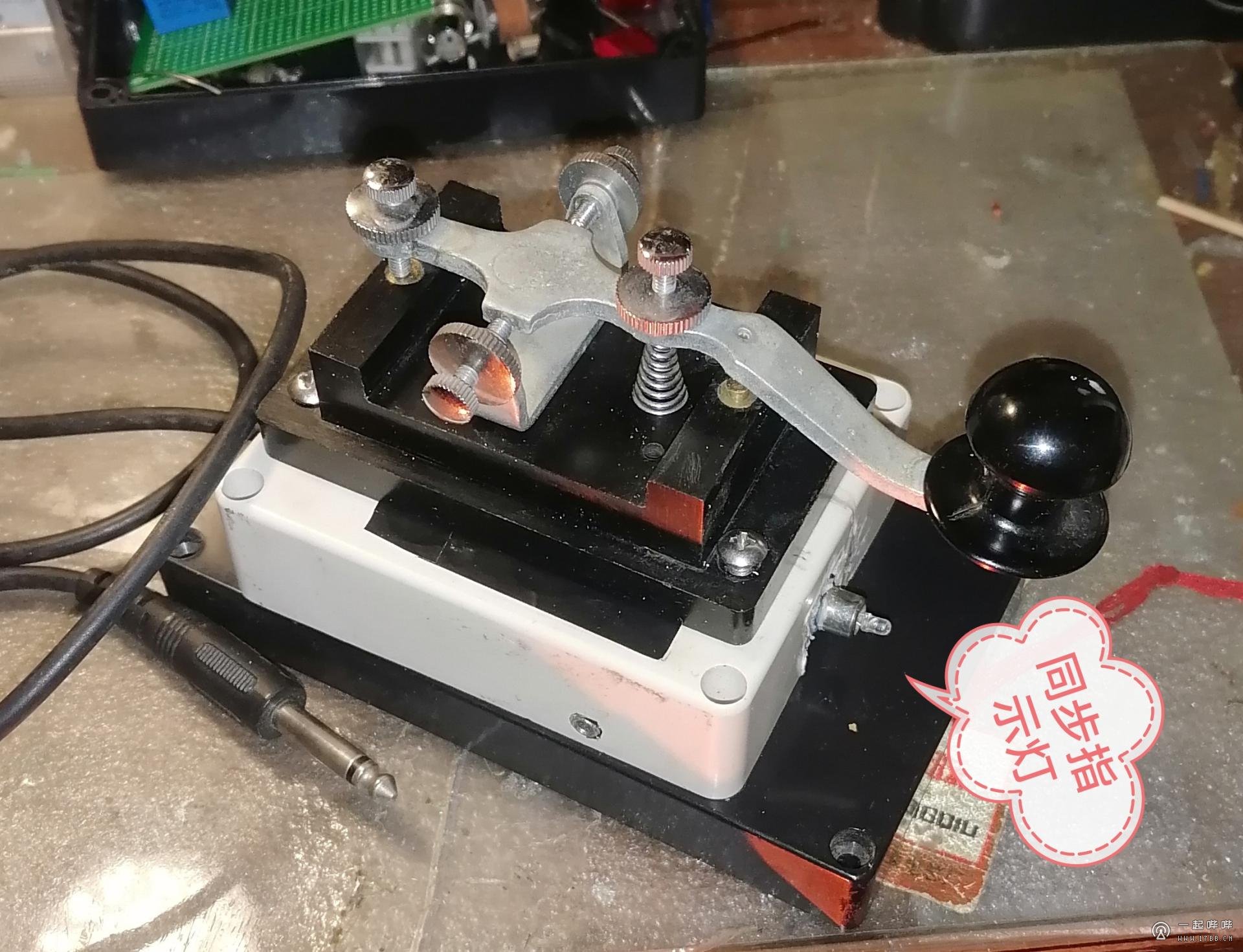

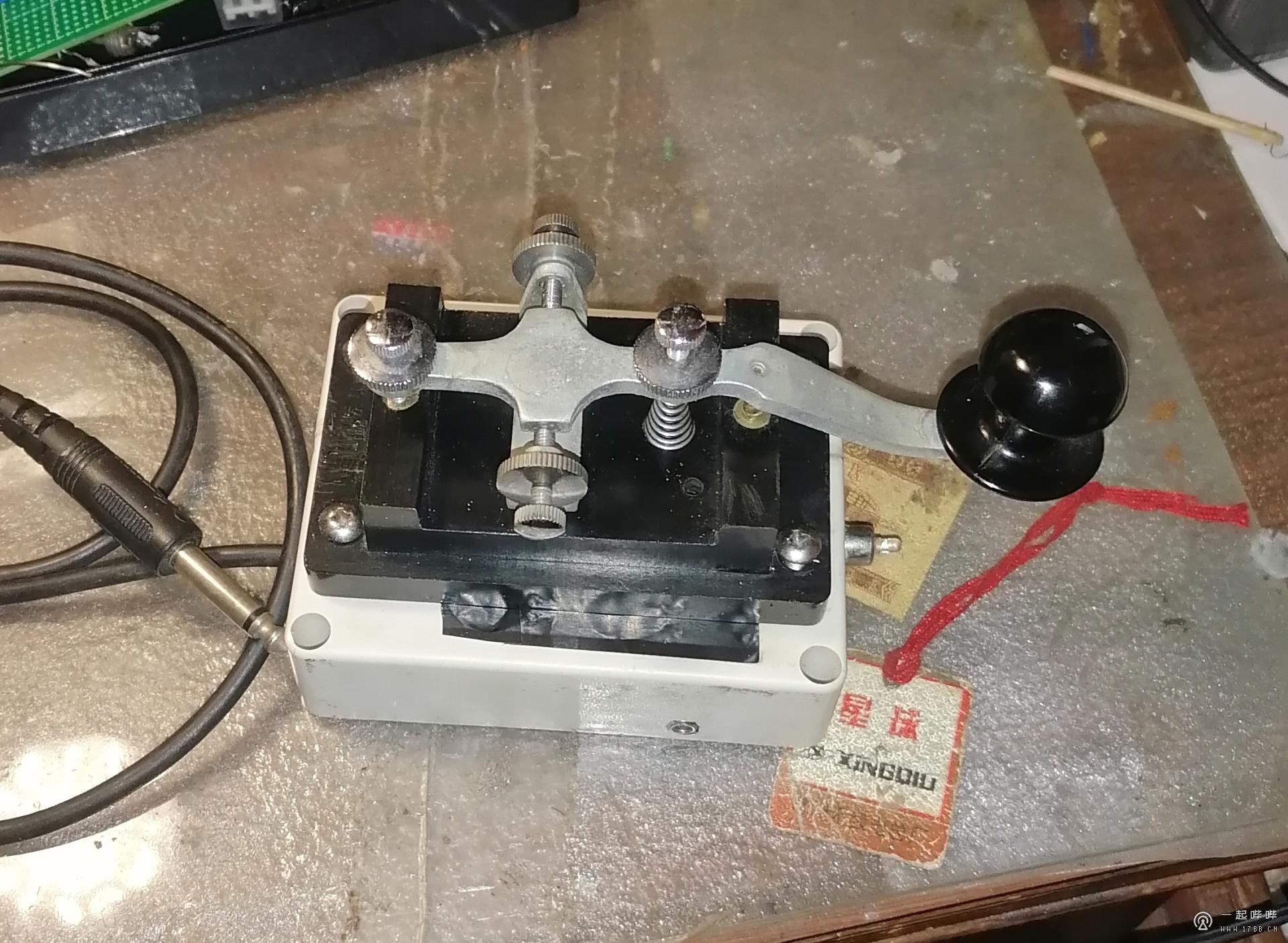

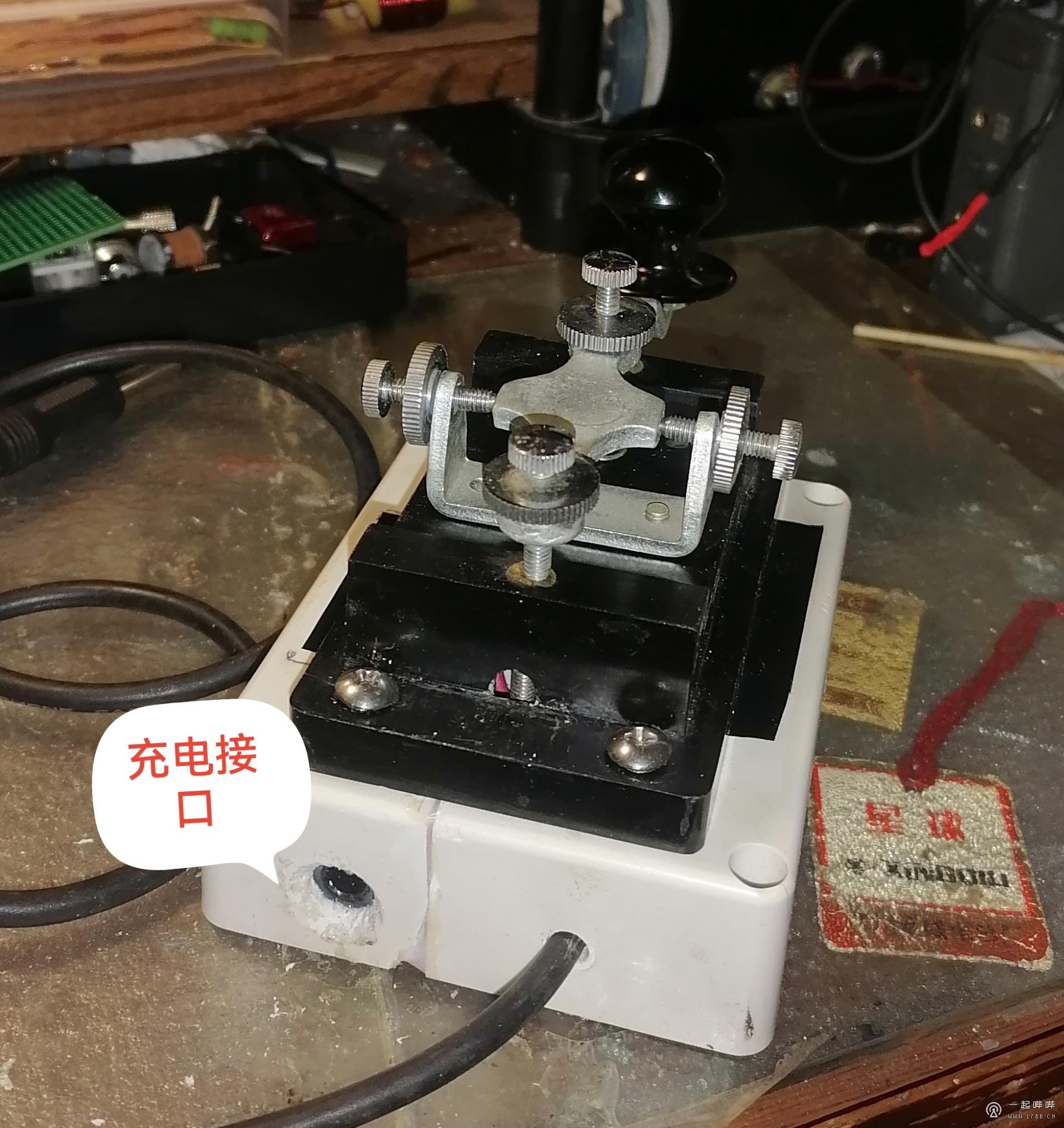

以下是方案二 实物图

以下是方案二的 实物演示：
电子管发报机有源电键演示(1)
https://www.bilibili.com/video/BV1ykq5B6EkG/

电子管发报机有源电键演示(2）
https://www.bilibili.com/video/BV1ykq5B6E1o/

撰稿：BG8OBH
