一、概述VK1650是一种带键盘扫描电路接口的 LED 驱动控制专用芯片， 内部集成有数据锁存器、LED 驱动、键盘扫描等电路。SEG脚 接LED阳极，GRID脚接LED阴极，可支持8SEGx4GRID的点阵 LED显示。最大支持7x4按键。本芯片性能稳定质量可靠，抗干 扰能力强,适用于24小时长期连续工作的应用场合。采用SOP16、 DIP16的封装形式。Z130+193
• 工作电压 3.0-5.5V
• 内置RC振荡器

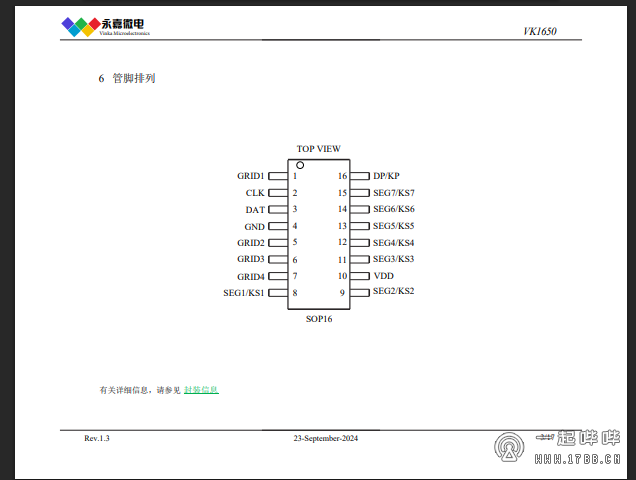

• 8个SEG脚，4个GRID脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• 7×4矩阵按键,不支持组合键 （按键显示复用需硬件电路配合）
• 2线串行接口
• 8级整体亮度可调
• 内置显示RAM为8x4位
• 内置上电复位电路

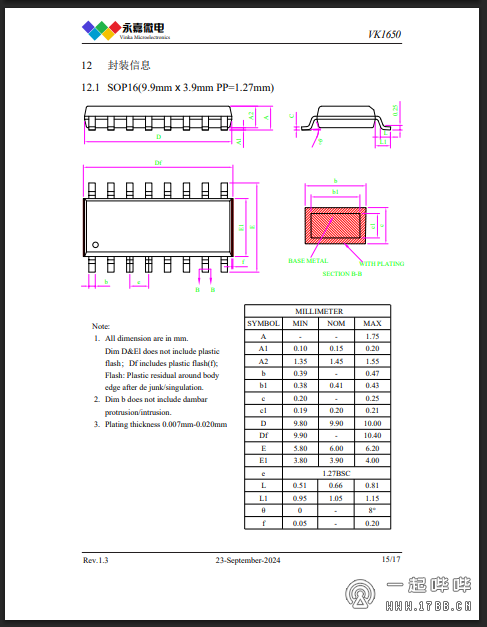

• 封装 SOP16(150mil)(9.90m × 3.90mm PP=1.27mm)
• 小家电 • 电磁炉/微波炉 • 压力表
内存映射的LED控制器及驱动器

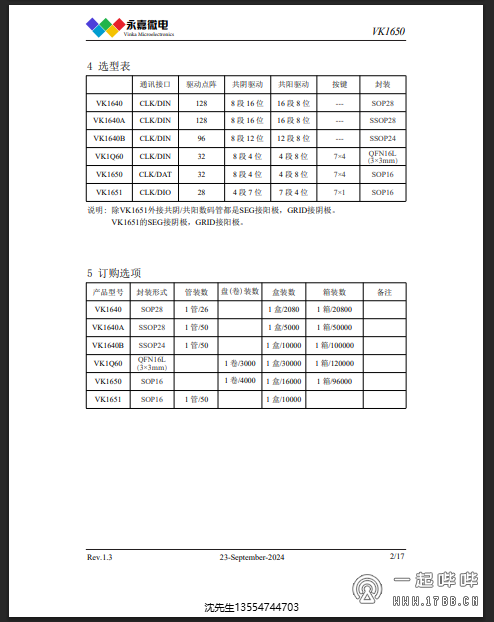

VK1640 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP28
VK1640A 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP28
VK1640B 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：12段8位 通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP24
VK1650 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口：CLK/DAT
静态电流/待机电流：typ.0.3mA/50μA 按键：7*4 封装：SOP16/DIP16
VK1Q60 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口：CLK/DAT
静态电流/待机电流：＜0.1mA/--- 按键：7*4 封装：QFN16
VK1651 3.0～5.5V 驱动点阵：28 共阴驱动：4段7位 共阳驱动：7段4位 通讯接口：CLK/DIO
静态电流/待机电流：＜5mA/-- 按键：7*1 封装：SOP16/DIP16
——————————————————————————————————————————————————
VK1637 3.0～5.5V 驱动点阵：48 共阴驱动：6段8位 共阳驱动：8段6位 通讯接口：CLK/DIO
静态电流/待机电流：--/-- 按键：8*2 封装：SOP20/DIP20
VK1616 3.0～5.5V 驱动点阵：28 共阴驱动：7段4位 共阳驱动：4段7位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP16/DIP16 抗干扰能力强
(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)
