斯巴鲁W44车载收音机/CD PCB主板图鉴

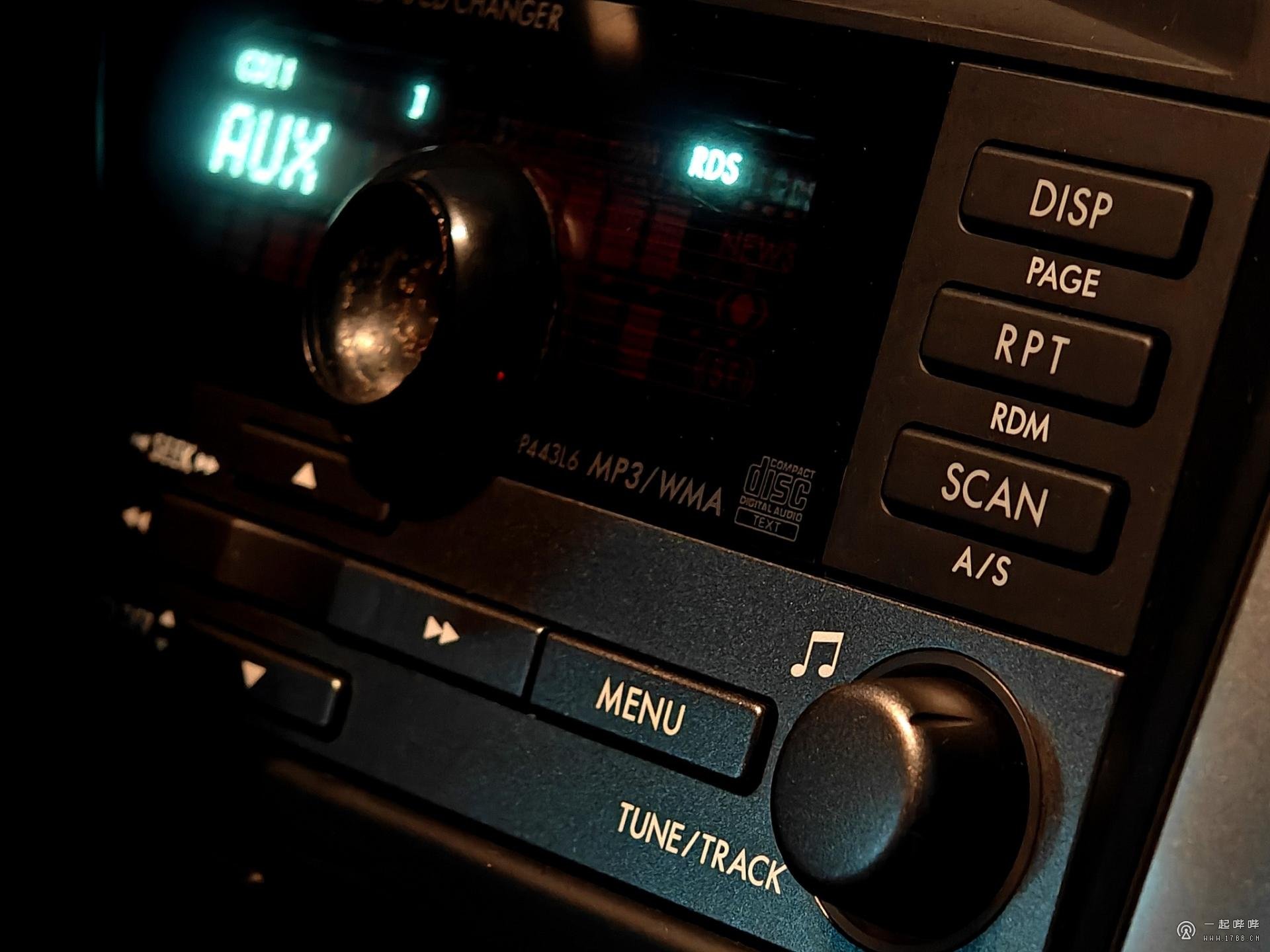

斯巴鲁W44车载收音机/CD是收音机爱好者圈子里备受热捧的网红机。刚好本人原车配套音响主机也是这台W44 6碟车机，该车载机收听广播和播放CD音质不错，在单机工作情况下随便接一对小音箱便能出彩地放送。现拆解机器后拍下主板图片以供参考。

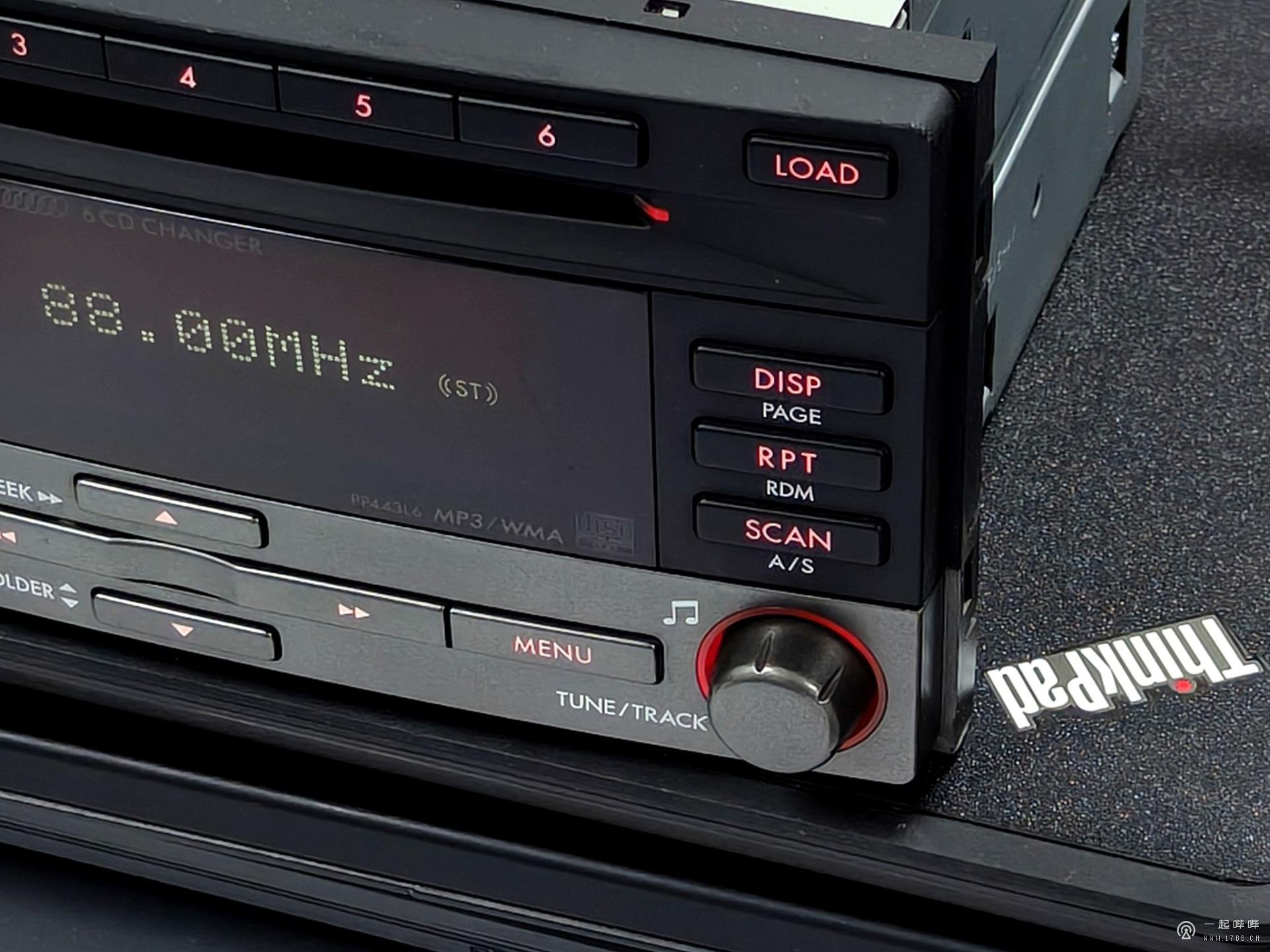

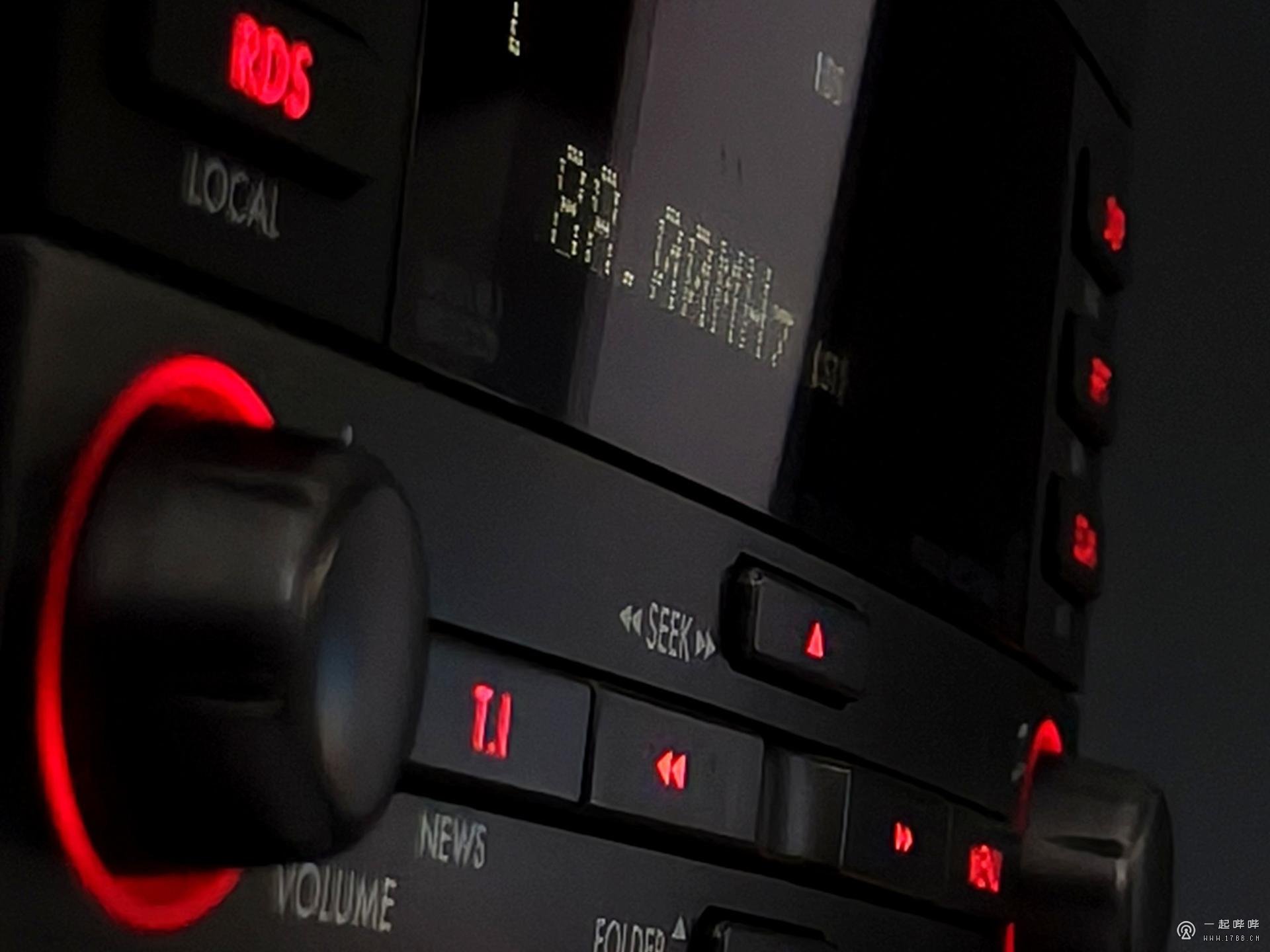

本人室内单机收听广播的W44车载收音机/CD

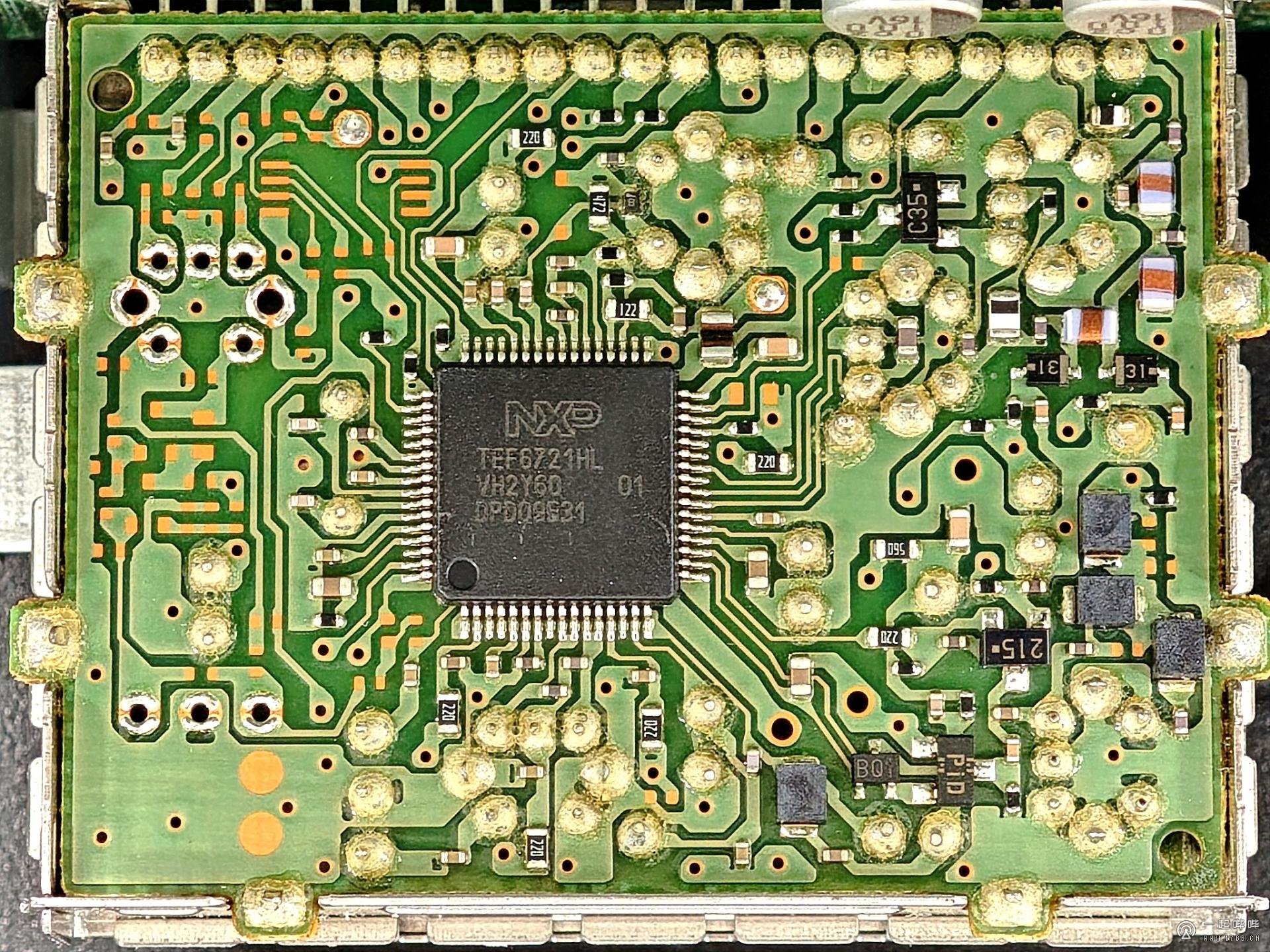

首先是用于数字中频的收音机调谐器前端NXP TEF6721，LQFP-64封装，与滤波电路等集成在独立的屏蔽盒内。

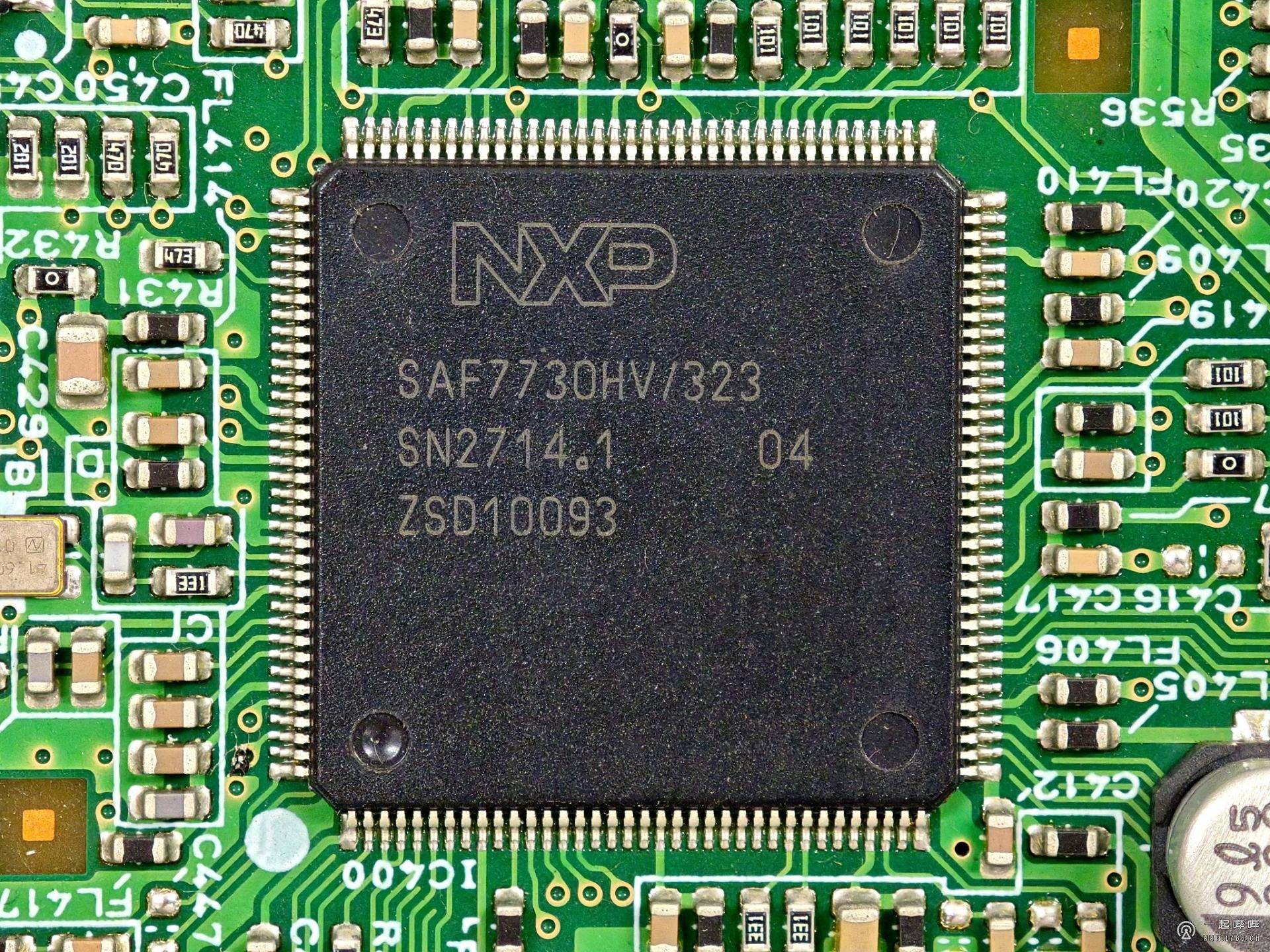

NXP收音机数字信号处理器SAF7730，LQFP-144封装。属于早期Dirana（Digital Radio Natural Audio)系产品。TEF6721+SAF7730是NXP早期DSP车载收音机的常见组合方案。

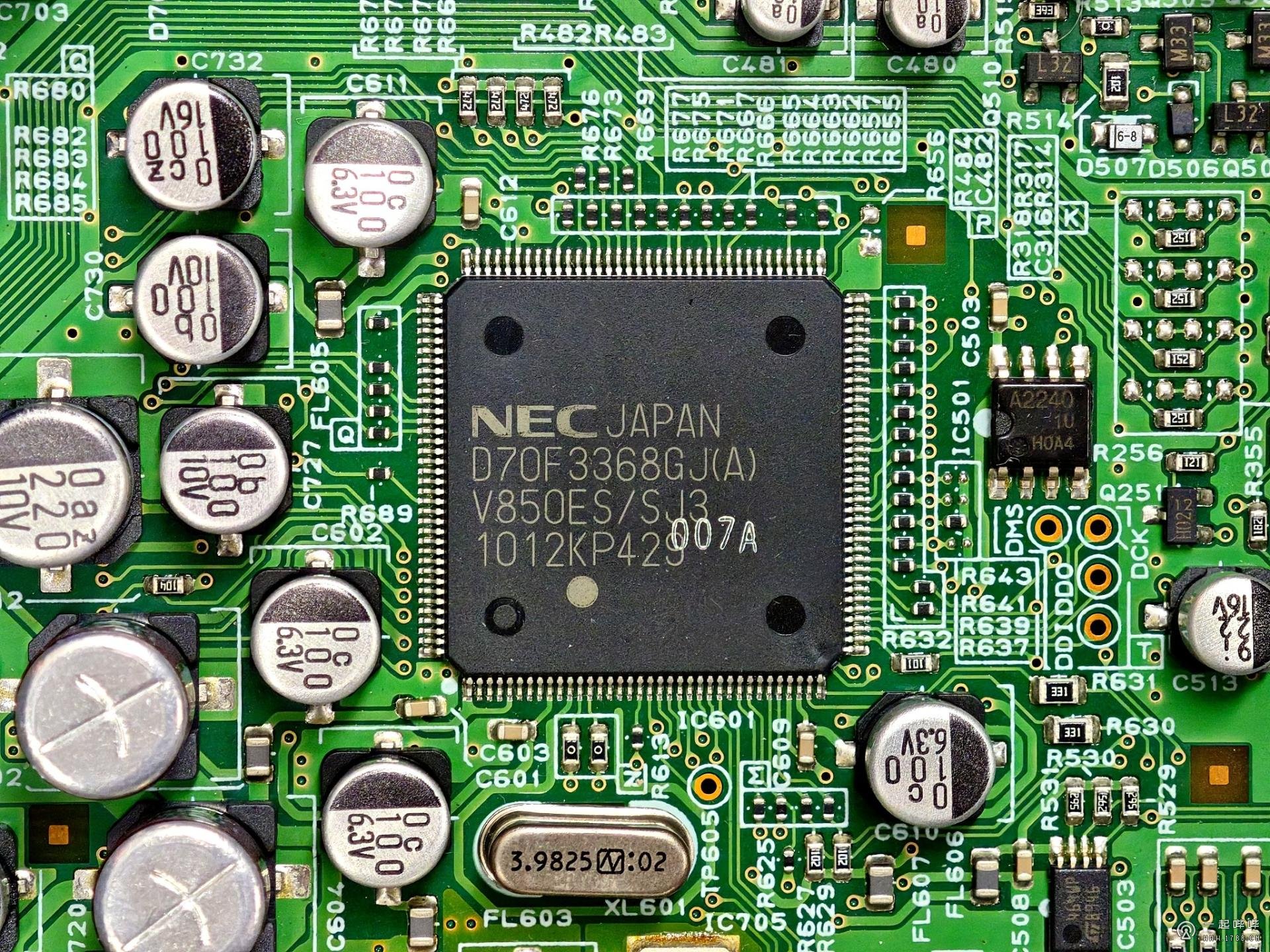

主板主控MCU：V850ES/SJ3，TQFP-144封装，NEC的32位微处理器，内置1.5MB ROM，48MHz主频，内置SSCG降噪电路，共有8个UART通道、8个CSI，6个I2C。

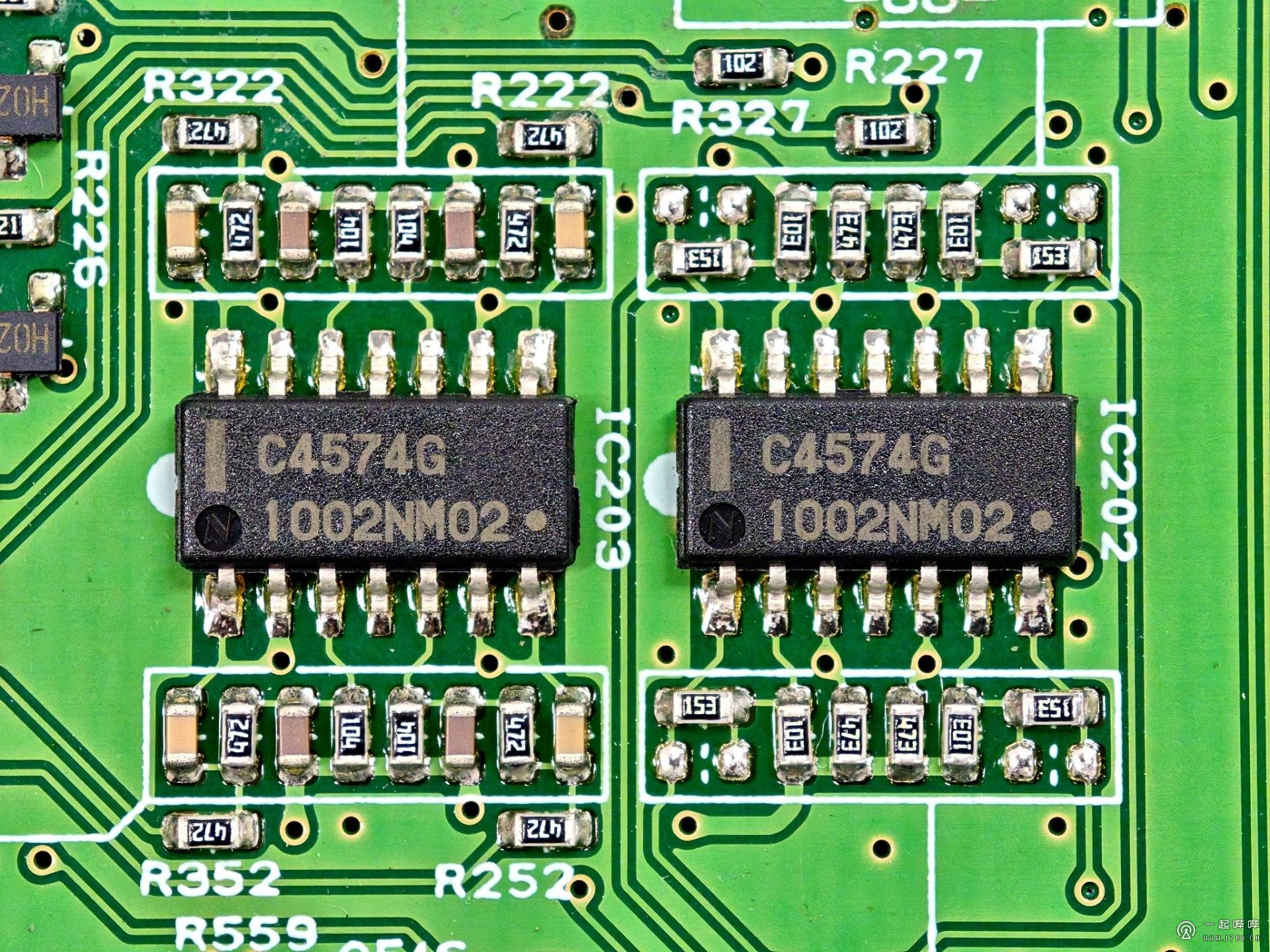

NEC的C4574G SOP-14封装，四路低噪声宽带运算放大器。

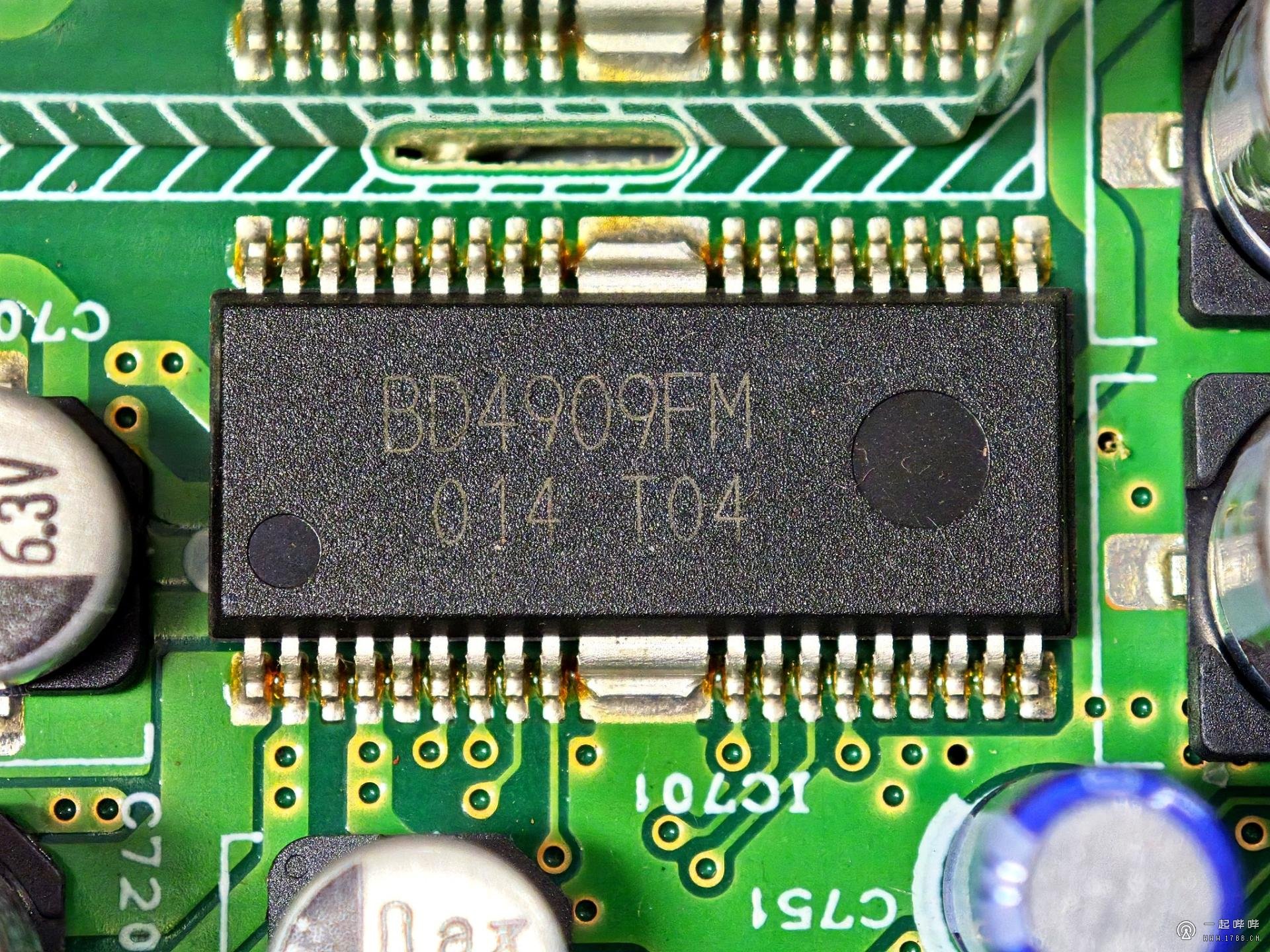

SO38L封装的电桥式功率驱动芯片：BD4909FM。

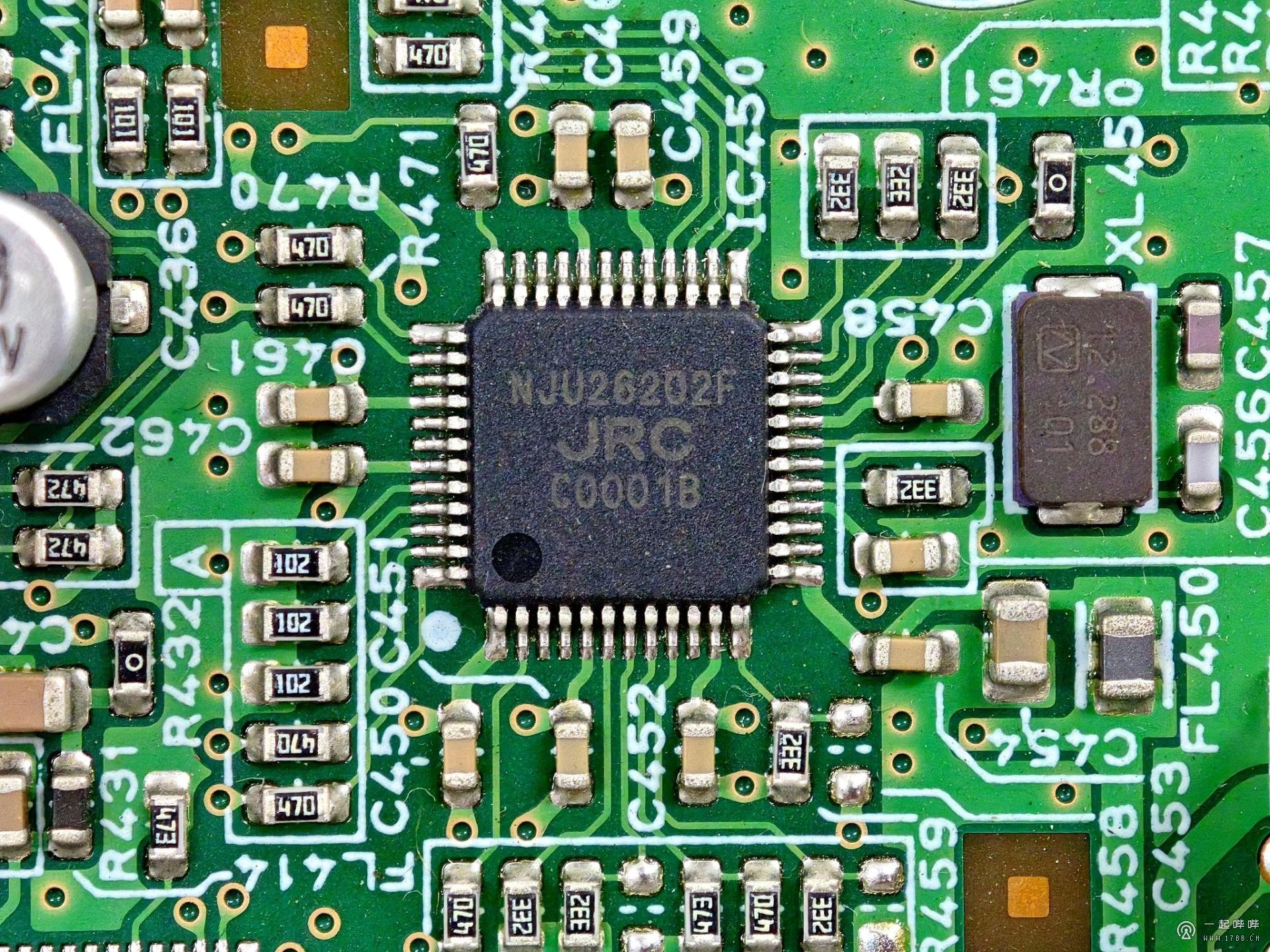

汽车音响数字信号处理：NJU26202，LQFP-48封装，24bit定点数字处理，12.288MHz时钟主频，数字音频接口：4路输入，来自厂商JRC。搭载CS AUTO，实现SRS环绕声系统，提供音乐厅空间模拟，7 band PEQ/GEQ。W44车载收音机/CD的亮声来源。

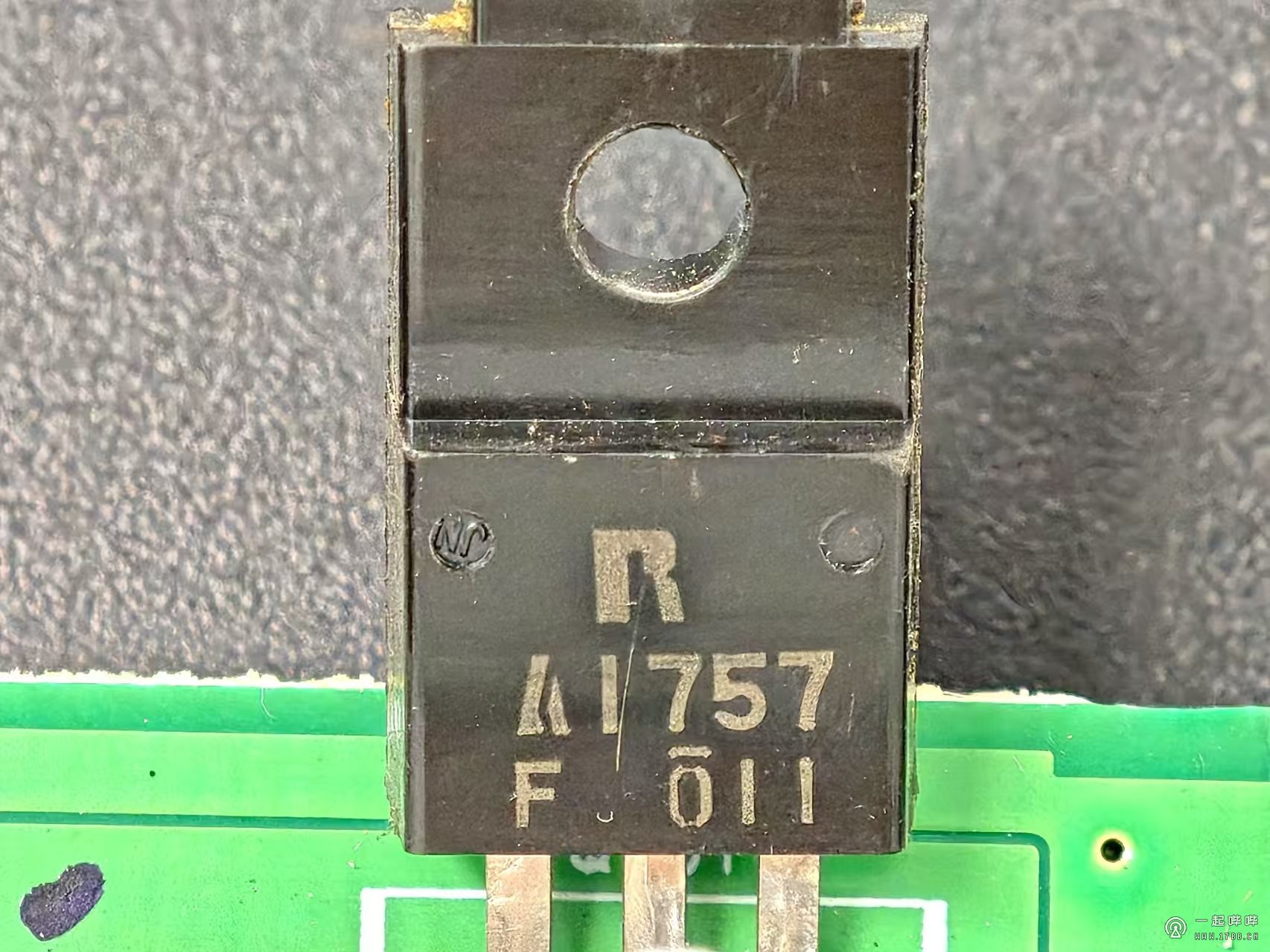

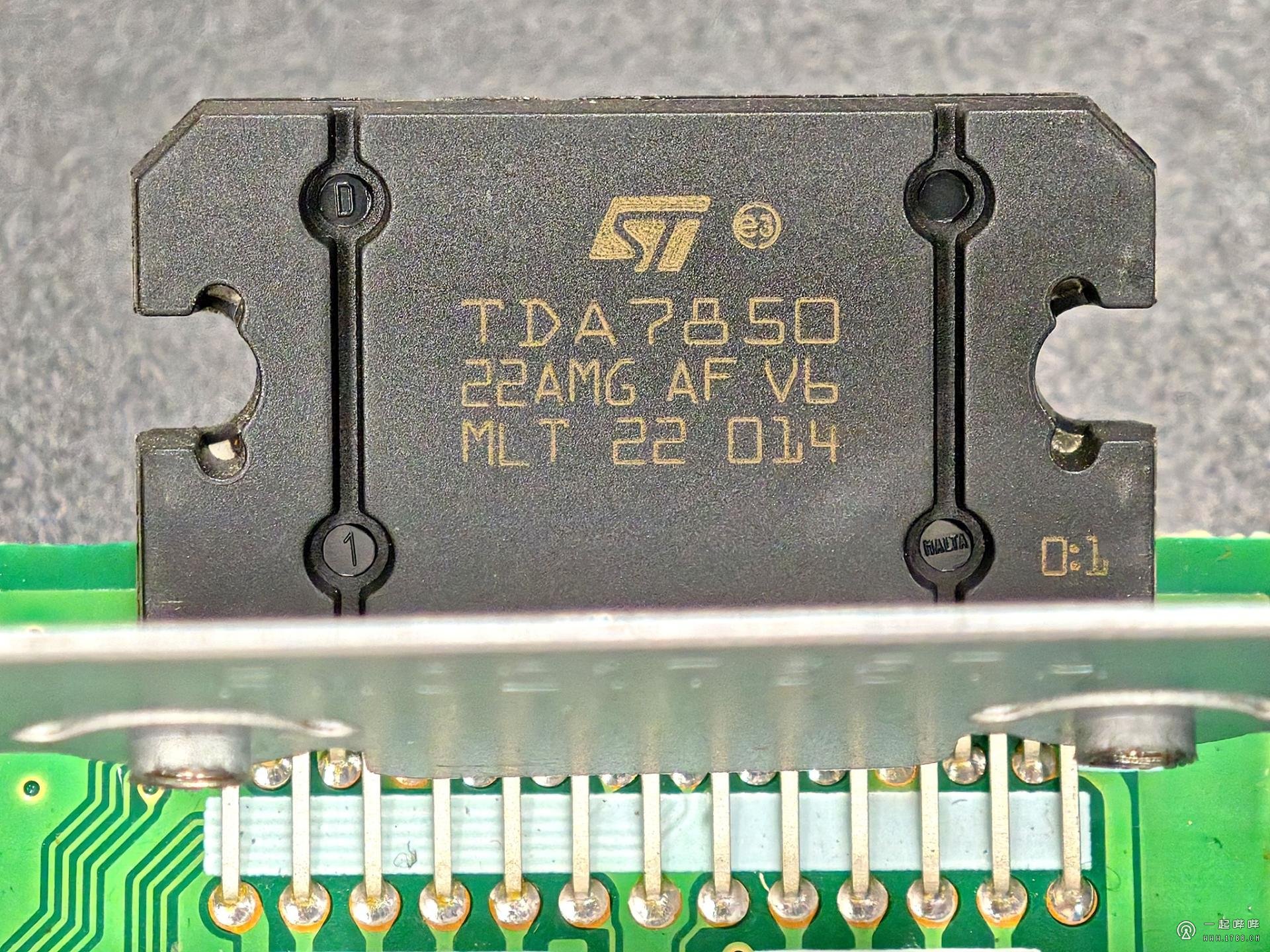

2SA1757（TO-220F封装）+ ST TDA7850（Flexiwatt 25封装)，音频放大电路中两个主要器件。ST意法半导体的TDA7850很多听友都十分熟悉，4路BTL输出 AB类音频功放，功率4*50W @4欧 MAX。应用场景及优点此处省略描述。

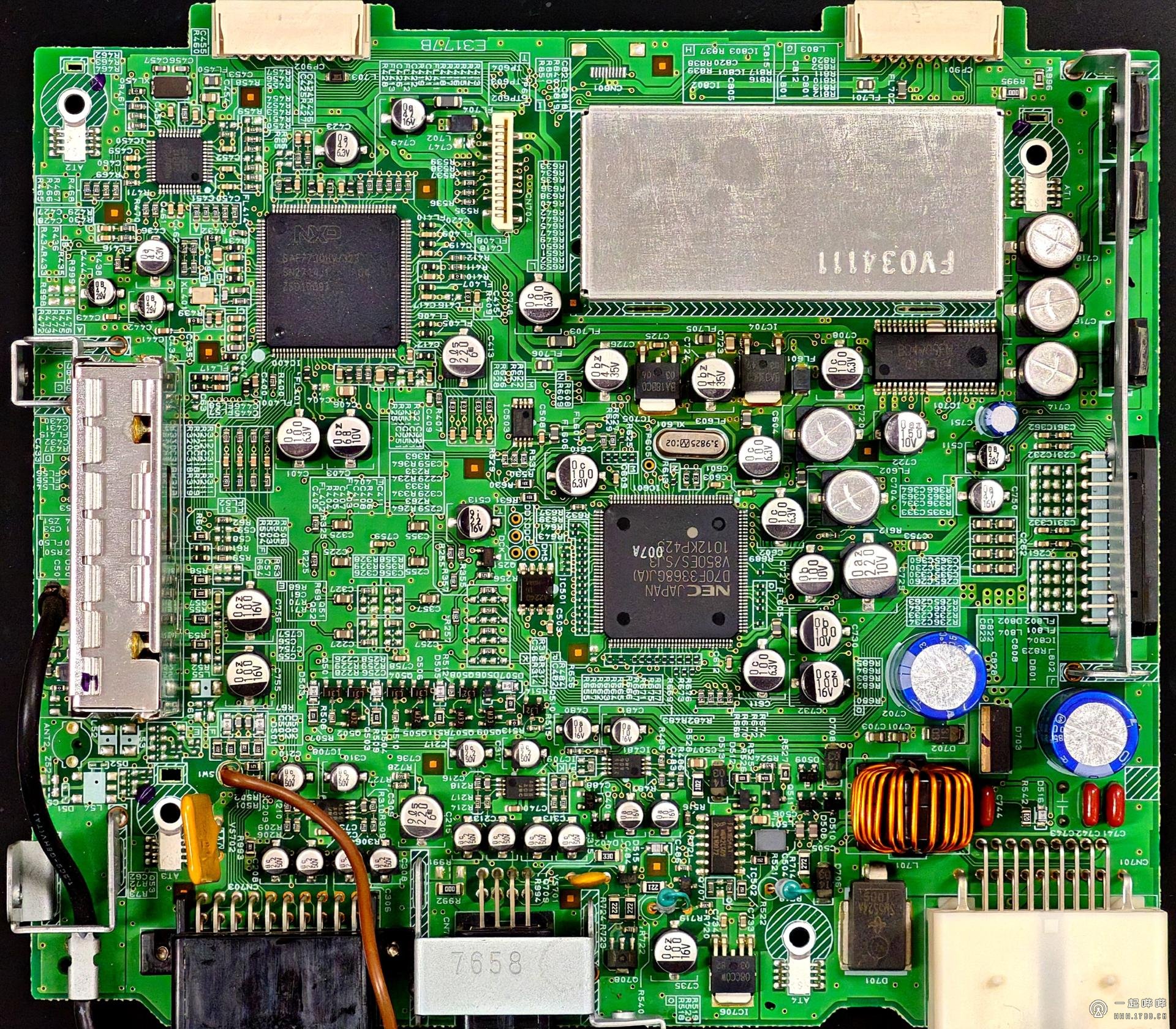

PCB主板正面

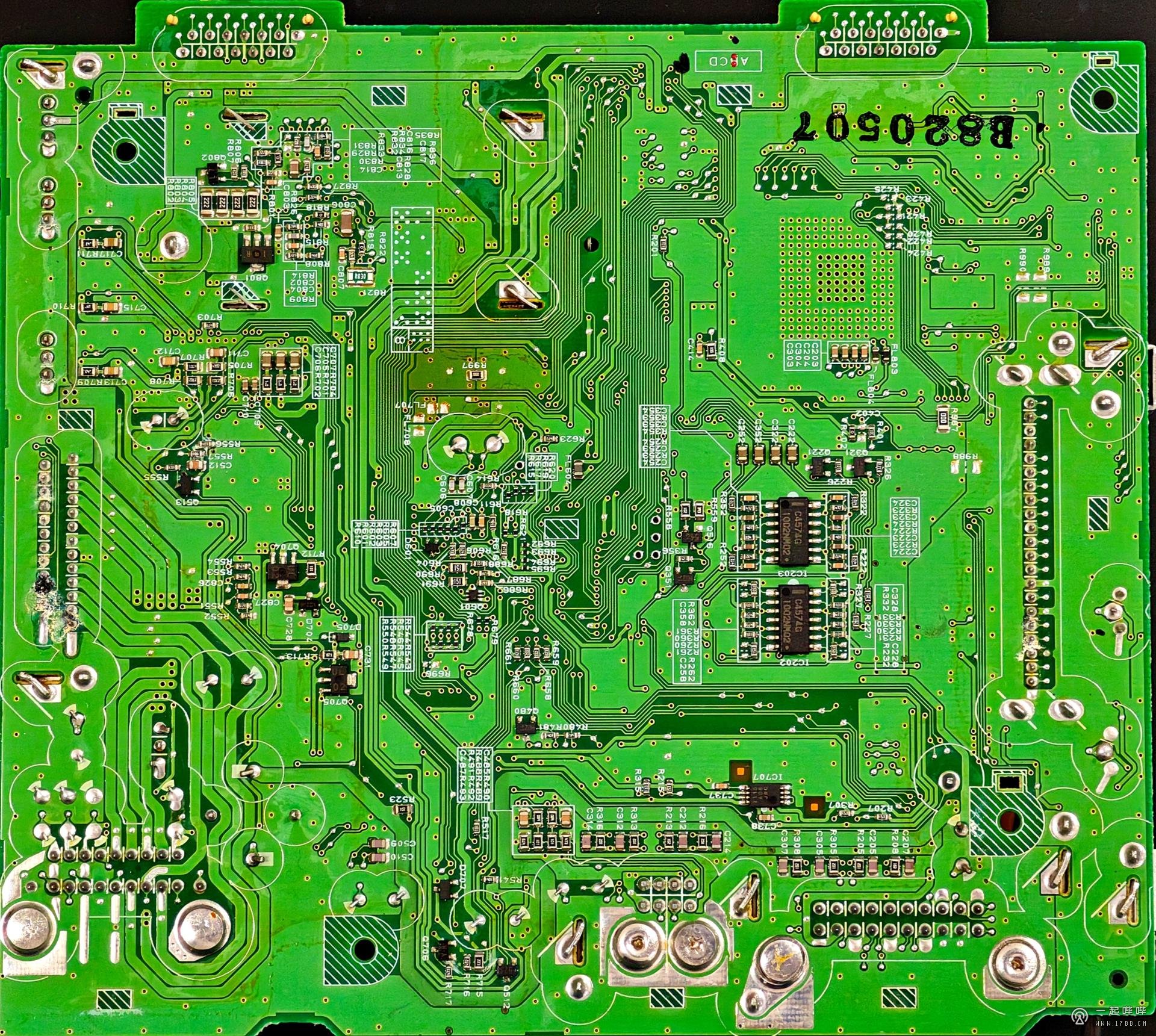

PCB主板背面

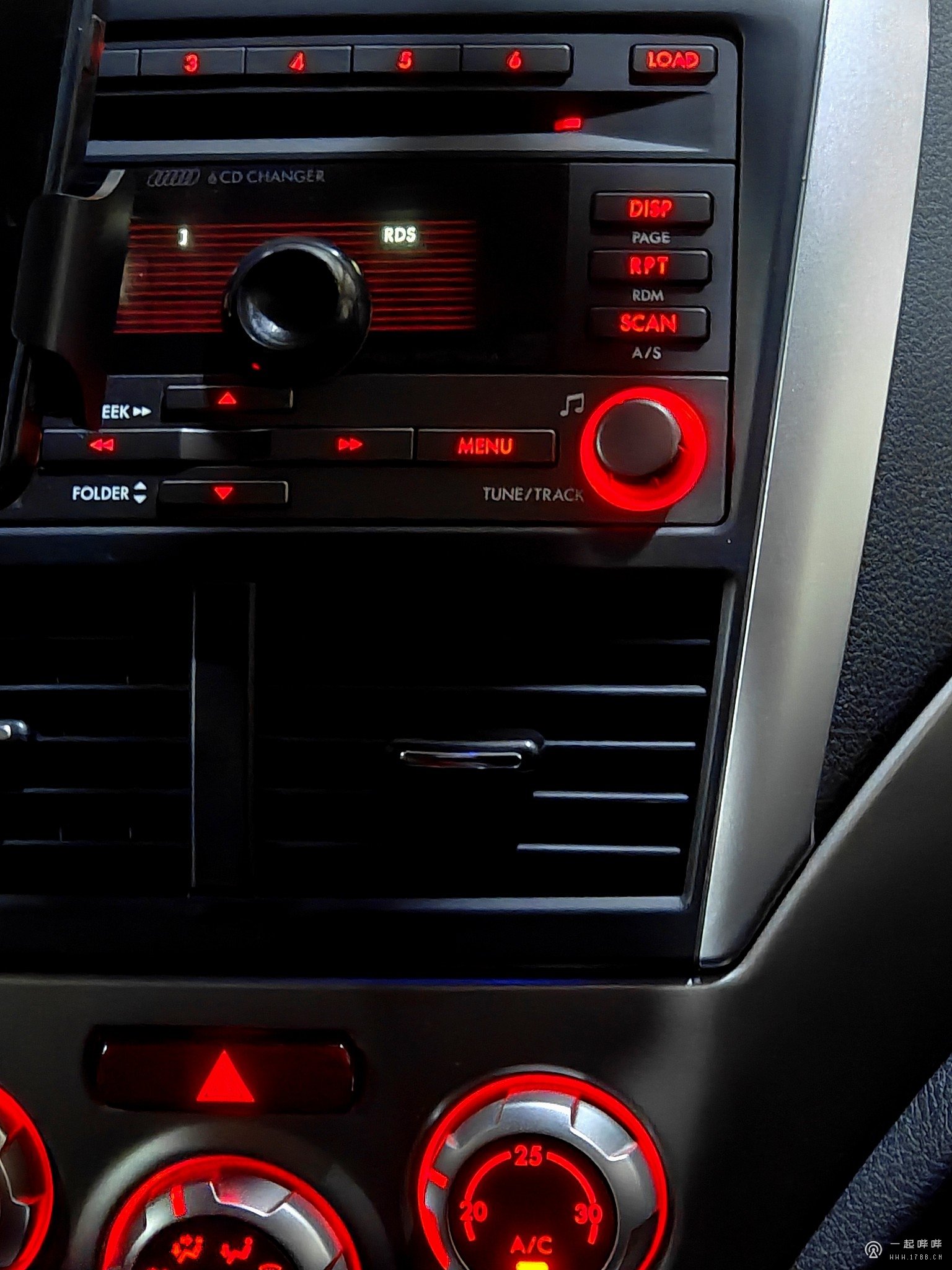

自己斯巴鲁原配车内实拍

6碟CD部分机械结构比较复杂且听下回分解。

本帖纯属个人观点，仅供参考！
